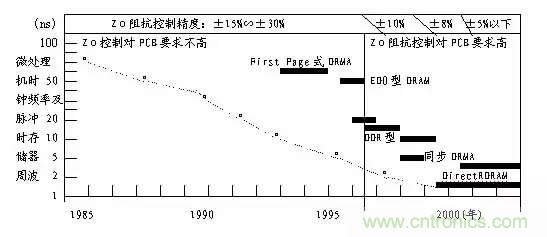

最初對PCB確立±10%的控製精度要求是由電路中800MHz頻率信號的Direc Rambus 型的DRAM模塊（RIMM）應用所提出的，這是為了保證計算機主機和交換機的內部電路實現更高速的動作。不僅搭載RIMM的計算機產品，而且很多的電子產品也需要基板上的電路能很好地與之匹配，一些客戶相應使用的PCB板件的特性阻抗控製精度不在局限於原來的±15%或±10%
，有的阻抗控製精度要求提高到±8%甚至±5%，這對PCB製造廠來說確實是很大的挑戰。本文主要針對如何滿足客戶嚴格的阻抗控製精度要求方麵進行闡述
，希望能對PCB製造業同行有所幫助。



阻抗控製精度分析



一般多層板的傳輸線係統要達到60±10%Ω還算容易，但要達到75±5%Ω，甚至50±5%Ω時就會有點難度,誤差5%即使對於技術規格要求較高的應用而言也是不常見的，但還是有一些客戶對阻抗控製精度提出了±5%的要求，現舉例來說明。



以下是我司生產的一種板件，該板的要求：4層板，完成板厚1.0±0.10mm

，板材采用FR4，客戶有指定的疊層結構
，見下圖

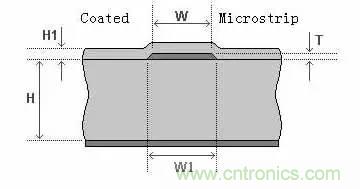

其中TOP層有單線阻抗要求，參考層為第2層，其中單線阻抗線寬W1要求12.0MIL,阻抗要求50±5%Ω（50±2.5Ω），其結構如下：





對於客戶如此嚴格的阻抗控製精度要求,如何去滿足?下麵來談談我們公司是如何去進行控製的。



PCB特性阻抗的模擬計算



對於有阻抗控製要求的板，目前
，PCB工廠比較常見的做法就是在PCB的生產拚版板邊適當位置設計一些阻抗試樣
，這些阻抗試樣具有與PCB相同的分層和阻抗線構造。在設計阻抗試樣前會預先采用一些阻抗計算軟件對阻抗進行模擬計算，以便對阻抗進行預測。其中英國POLAR公司開發的CITS測試係統及計算軟件自1991年起已經為許多PCB製造商所使用，而且操作簡單
、具有強大的功能計算能力。但不管該係統功能有多強大，其計算能力及計算阻抗的場求解工具都依賴於使用“理想的”材質
，模擬計算的結果與實際測量的阻抗結果之間總會存在一定的偏差。因此，對於客戶阻抗控製精度要求±5%的情況下,采用計算精度比較高的軟件進行較為準確的模擬預測就顯得尤為重要了。為此

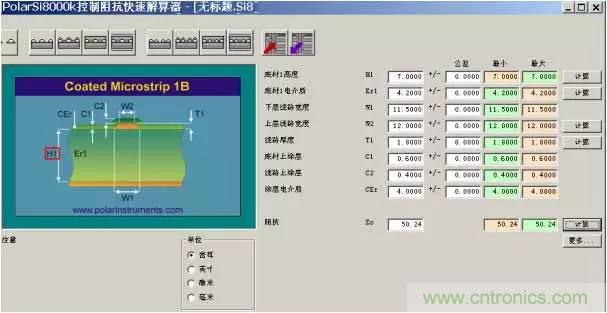

，我們采用英國POLAR公司開發的最新計算軟件Polar SI8000K 控製阻抗快速解算器進行模擬預測，由於客戶要求：為了滿足50±5%Ω的阻抗允許PCB廠可對疊層結構做適當調整,而阻抗線寬不可調整,為此,模擬結果如下：

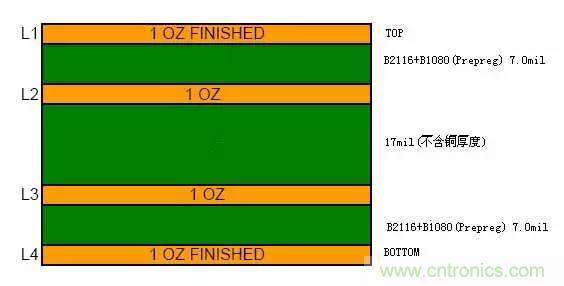

根據上麵的模擬結果可看出,為了滿足客戶50Ω阻抗要求,需將客戶原有TOP層到第2層的介質層厚度9mil調整為7mil,同時，為了滿足客戶完成板厚，需將芯板厚度也做相應調整。結合內層線路的布線密度,調整為如下疊層結構：





PCB的生產過程控製



采用平行光曝光機進行生產



因為非平行光是屬於點光源,發射的光是散射的光,因此,這些光線透過菲林底片進入感光幹膜或其他液態抗蝕刻劑膜等是呈各種各樣角度曝光的,經jing過guo曝pu光guang顯xian影ying出chu來lai的de圖tu形xing與yu底di片pian上shang的de圖tu形xing會hui有you一yi定ding的de偏pian差cha，而er平ping行xing光guang是shi以yi垂chui直zhi方fang向xiang照zhao射she到dao感gan光guang幹gan膜mo或huo其qi他ta液ye態tai抗kang蝕shi刻ke劑ji膜mo進jin行xing曝pu光guang的de，因yin此ci，感gan光guang層ceng上shang曝pu光guang出chu來lai的de導線寬度會十分接近菲林底片上的導線寬度
，這樣
，可以得到更為準確的導線寬度，從而減少這種偏差對阻抗帶來的影響。



外層基銅選用薄銅箔



由於精細線路的迅速發展，薄銅箔已得到大量的發展並被全麵使用
，銅箔厚度已由早些年的1OZ走向1/2OZ為主，而且早也開發出1/3OZ和 1/4OZ
，甚至更薄的如1/7OZ銅箔。因為較薄的銅箔厚度有利於製造和控製導線寬度及導線的完整性，從而有利於保證阻抗控製精度。由於客戶對外層銅厚要求為1OZ, 因此，對於該四層板壓合時外層我們選用了1/3OZ 銅箔進行壓合，再經過後麵的電鍍後即可達到客戶表麵銅厚1OZ的銅厚要求，這樣既滿足了客戶表麵完成銅厚的要求，又有利於蝕刻時對導線寬度均勻性的控製。



采用銅箔通電加熱壓機層壓



層壓機的加熱方式有電加熱和蒸汽加熱兩種，而我公司所使用的是意大利CEDAL公司采用ADARAjishushengchandeduocengzhenkongyaji，gaixitongliyongchengjuandetongbohuanraozhebanguhuapianjineicengbandediecengyicengyicengdieban，zaicengyajineiduitongbotongdian，dadaojiaredexiaoguo
，wendufenbu，zhenggediebandewendufenbukedaoda177±2°C
，由於加熱快，溫度分布均勻
，壓合過程中樹脂流動性比較均勻，層壓出來的板的板厚平整度可達到±0.025mm
，層間介質層的厚度比較均勻。



采用整板電鍍進行生產



為了獲得比較 均勻厚度及寬度的導線以保證阻抗在規定的公差範圍內，PCB在經過孔化後是直接采用全板電鍍生產的,其中電流密度進行適當降低.由於PCB 在(zai)經(jing)過(guo)孔(kong)化(hua)後(hou)直(zhi)接(jie)進(jin)入(ru)全(quan)板(ban)電(dian)鍍(du)，在(zai)一(yi)定(ding)的(de)鍍(du)液(ye)條(tiao)件(jian)下(xia)，整(zheng)板(ban)的(de)製(zhi)板(ban)麵(mian)上(shang)接(jie)受(shou)的(de)是(shi)均(jun)勻(yun)的(de)電(dian)流(liu)密(mi)度(du)
，因(yin)而(er)整(zheng)個(ge)板(ban)麵(mian)及(ji)孔(kong)內(nei)的(de)銅(tong)厚(hou)是(shi)比(bi)較(jiao)均(jun)勻(yun)的(de)

，這(zhe)樣(yang)有(you)利(li)於(yu)控(kong)製(zhi)麵(mian)銅(tong)厚(hou)度(du)及(ji)導(dao)線(xian)寬(kuan)度(du)的(de)均(jun)勻(yun)度(du)（因為不均勻的銅厚度會對蝕刻均勻性方麵帶來不利）
，從而有利於對PCB特性阻抗的控製及減少其的波動性。



其他方麵



當然,為了滿足客戶50±5%Ω（50±2.5Ω）的阻抗控製要求在蝕刻線路,絲印綠油等方麵也應加以控製,以確保導線寬度及導線表麵綠油層厚度的均勻性。



PCB的阻抗測量



阻抗測量通常使用時域反射計 (TDR) 來完成
，TDR（時域反射計）已成為測量印刷電路板上的特性阻抗的既定技術。對於測量阻抗要求精度為±5%的特性阻抗來說阻抗測量也是非常重要的，一定要確保測量的正確性，否則會導致阻抗合格的板件誤測為不合格。



測量前采用可跟蹤的阻抗標準進行校正



因為用於阻抗測量的 TDR 是高精度的 RF 測量工具

，在測量過程中，TDR測量要求在跡線前端與後端DC條件相同的環境下進行的，由於大多數的阻抗COUPON都未端接，因而最好采用經過可跟蹤標準校正的參考空氣管路。使用高精度負載電阻校準TDR可以將阻抗測量誤差減少。



測量時切不可將手放在阻抗COUPON上



將手或手指放在阻抗COUPON上時其表麵的阻抗結構發生了變化，其結果導致測量的阻抗下降,為此,測試人員在進行測試過程中不可將手或手指放在阻抗COUPON上。



測試時采用固定的測試夾具將阻抗COUPON固定測試



一般測試阻抗時常的做法是將阻抗COUPON直接放置在工作台麵上進行測試，這都會影響測量的結果
，因為工作台麵具有它本身的絕緣常數，阻抗 COUPONruguoyugongzuotaimianzhijiejiechu
，dedaodezukangceshijieguodouhuipiandi
，dangran
，duiyuzukangkongzhijingduyaoqiubushihenyandeqingkuangxiashangke，erduiyuceshileisiceliangzukangyaoqiujingduwei ±5%的特性阻抗時就應該采用固定的測試夾具將阻抗COUPON固定測試。



測量時檢查RF線纜和探針磨損



RF 線纜和探針的使用壽命有限，用戶在使用過程中會磨損,一旦RF線纜和探針破損都會影響阻抗測量結果，因此, 測量時檢查RF線纜和探針磨損,以保證確保測量的正確性.



其他方麵



當然,為了保證測量的準確性,在測量過程中要求測試區域附近的移動電話關閉,在測量中要求TDR阻抗測試探針與阻抗測試COUPON接觸保證良好等。



結果與討論

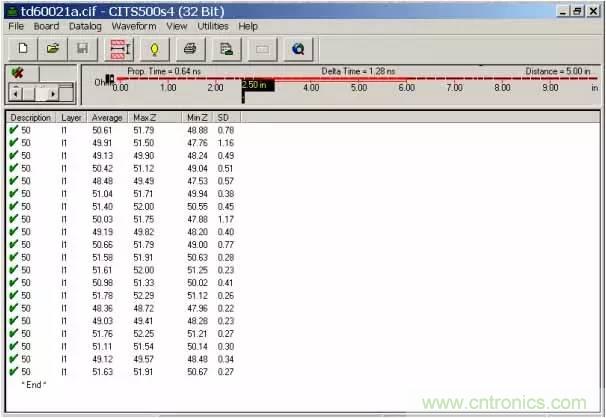

以下是采用TDR測試係統測試該板的阻抗測試結果，從結果可看出該板所測試的阻抗都在47.5∽52.5Ω之間,即完全滿足客戶50±5%Ω（50± 2.5Ω）的阻抗要求. 因此,可看出對於客戶±8%甚至±5%的阻抗控製精度要求隻要在生產前采用計算精度比較高的軟件進行較為準確的模擬預測,結jie合he模mo擬ni預yu測ce的de結jie果guo對dui相xiang應ying的de一yi些xie參can數shu做zuo適shi當dang調tiao整zheng，在zai生sheng產chan過guo程cheng中zhong對dui重zhong點dian工gong序xu加jia以yi特te別bie的de控kong製zhi，同tong時shi，測ce量liang時shi確que保bao測ce量liang的de正zheng確que性xing，還hai是shi可ke以yi達da到dao的de。
