LT8316是一種微功率、高壓反激式控製器
，不需要光耦合器、複雜的次級側基準電源電路或附加的啟動組件。



擴展電源電壓



LT8316采用熱增強型20引腳TSSOP封裝，去除了4個(ge)引(yin)腳(jiao)，以(yi)顯(xian)示(shi)高(gao)壓(ya)間(jian)隔(ge)。通(tong)過(guo)對(dui)第(di)三(san)繞(rao)組(zu)的(de)隔(ge)離(li)輸(shu)出(chu)電(dian)壓(ya)采(cai)樣(yang)，無(wu)需(xu)采(cai)用(yong)光(guang)耦(ou)合(he)器(qi)來(lai)進(jin)行(xing)穩(wen)壓(ya)。輸(shu)出(chu)電(dian)壓(ya)通(tong)過(guo)兩(liang)個(ge)外(wai)部(bu)電(dian)阻(zu)和(he)第(di)三(san)個(ge)可(ke)選(xuan)溫(wen)度(du)補(bu)償(chang)電(dian)阻(zu)進(jin)行(xing)編(bian)程(cheng)。準(zhun)諧(xie)振(zhen)邊(bian)界(jie)模(mo)式(shi)操(cao)作(zuo)有(you)助(zhu)於(yu)實(shi)現(xian)出(chu)色(se)的(de)負(fu)載(zai)調(tiao)整(zheng)、小變壓器尺寸和低開關損耗，特別是在高輸入電壓下。



由於輸出電壓是在次級側電流幾乎為零時檢測
，所以無需采用外部負載補償電阻和電容。因此
，LT8316解決方案采用的組件數量較少，大大簡化了隔離反激式轉換器的設計（參見圖1）。

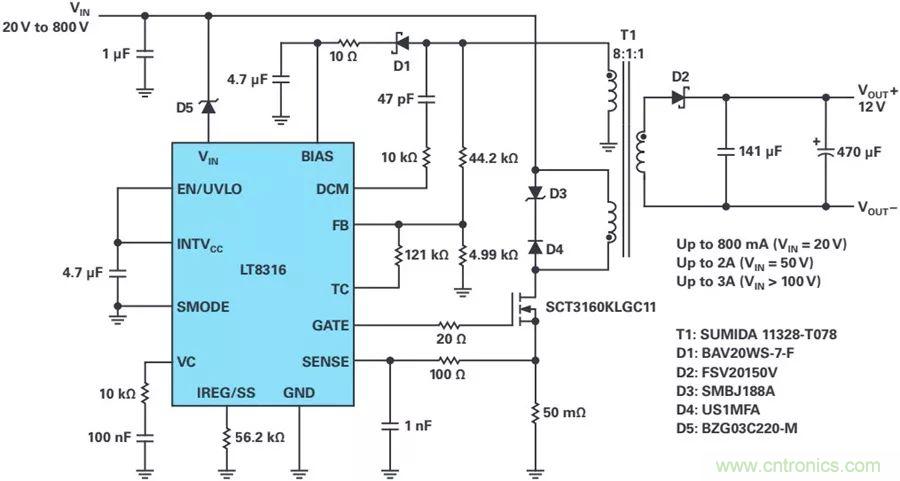

圖1. 完整的12 V隔離反激式轉換器，適用於20 V至800 V廣泛輸出
，最小啟動電壓為260 V。



LT8316的額定工作電壓最大為600 V
，但可以通過更換與VIN引腳串聯的齊納二極管來進行擴展。齊納二極管的電壓會降低供給芯片的電壓，使得電源電壓超過600 V。



LT8316



● 寬輸入電壓範圍：16V 至 600V

● 無需光隔離器即可進行調節

● 支持準諧振邊界模式

● 恒流和恒壓調節

● 低紋波輕載 Burst Mode® 運行

● 低靜態電流：75μA

● 可編程限流值和軟啟動

● 采用具有高電壓引腳間距的 TSSOP 封裝



圖1所示為輸入電壓為18 V至800 V的反激式轉換器的整個原理圖。如需查看詳細的組件選擇指南，請參考LT8316數據手冊。220 V齊納二極管與VIN引腳串聯時

，鑒於齊納二極管存在電壓容差
，電路的最小啟動電壓約為260V。注意，在啟動後，LT8316可以在電壓低於260V時正常工作。

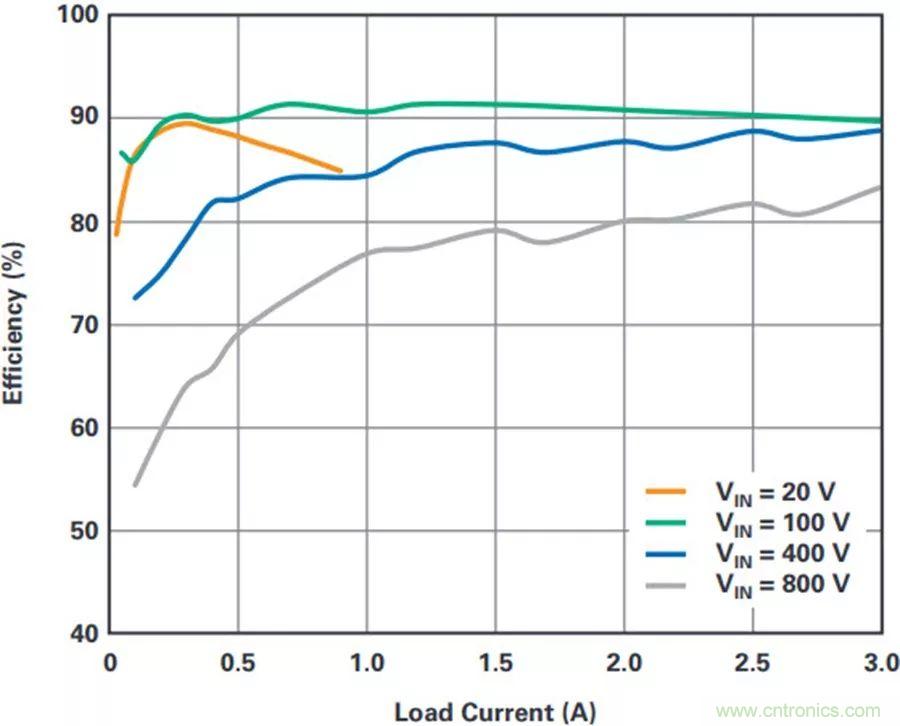

圖2. 圖1中反激式轉換器的效率。



圖2顯示了不同輸入電壓下的效率
，反激式轉換器的峰值效率達到91%。即使沒有光耦合器
，不同輸入電壓下的負載調整仍然保持準確
，具體如圖3所示。

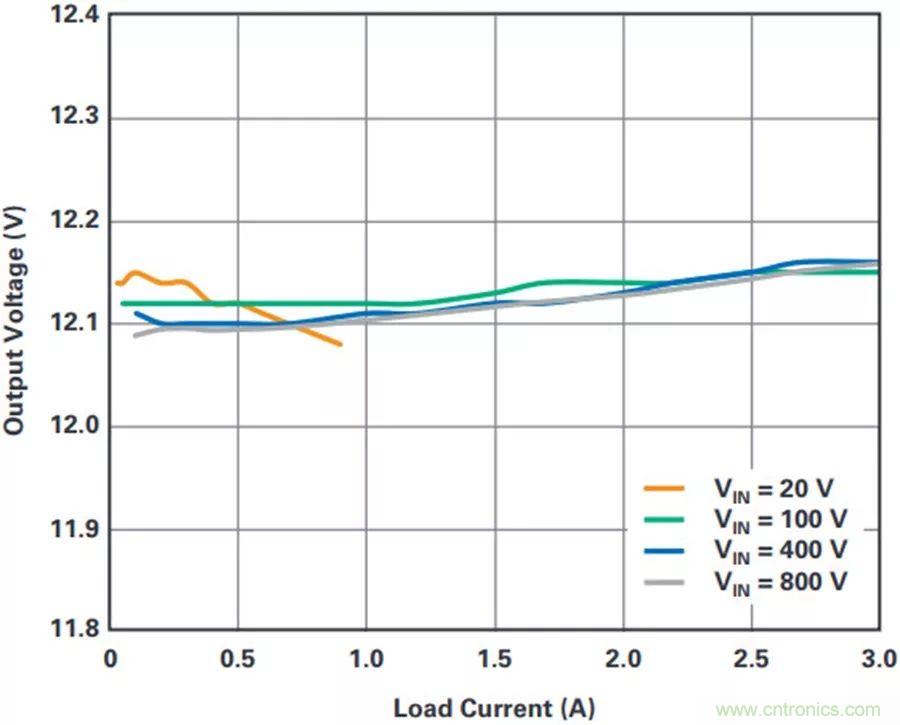

圖3. 圖1中反激式轉換器的負載和電壓調整率。



低啟動電壓設計



之前的解決方案雖然將輸入電壓擴展到800 V
，但齊納二極管將最小啟動電壓提高到了260 V。挑戰在於，有些應用既需要高輸入電壓
，也需要低啟動電壓。



圖4所示為備選的800 V最大輸入電壓解決方案。這個電路使用齊納二極管和一個二極管來構成電壓穩壓器。輸入電壓可以穩定增加至800 V，而VIN引腳的電壓穩定保持在560 V左右。這個電路的優點在於

，它允許LT8316以更低的電源電壓啟動。



圖4. 隔離反激式轉換器的原理圖：20 V至800 V輸入轉換至12 V，啟動電壓低。



非隔離降壓轉換器



LT8316的高壓輸入功能在簡單的非隔離降壓轉換器中可以輕鬆實現

，且無需采用隔離式變壓器。采用價格相對便宜的現成電感作為電磁組件。



對於非隔離降壓應用
，LT8316的接地引腳連接至降壓拓撲的開關節點
，其電壓可變。LT8316采用獨有的檢測方法，隻在開關節點接地時檢測輸出電壓，因此降壓原理圖相當簡單。



與反激式轉換器一樣

，降壓轉換器的電源電壓也可以擴展。圖5顯示了輸入電壓最高可達800 V的降壓轉換器的原理圖。LT8316的電源電壓和VIN引腳之間存在一個220 V齊納二極管。鑒於齊納二極管存在電壓容差，最小的啟動電壓為260 V。啟動之後，LT8316繼續以更低的電源電壓正常運行。圖6顯示了不同輸入電壓下的效率，降壓轉換器的峰值效率達到91%。圖7顯示了負載和電壓調整率。



圖5. 電源電壓最高800 V的非隔離降壓轉換器的原理圖。

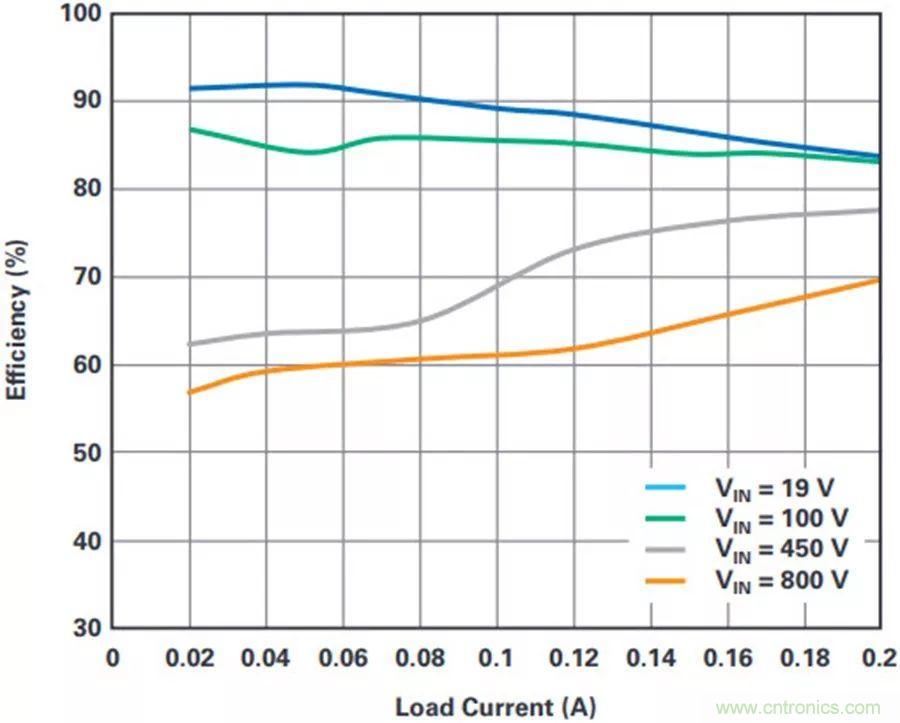

圖6. 圖5中降壓轉換器的效率。

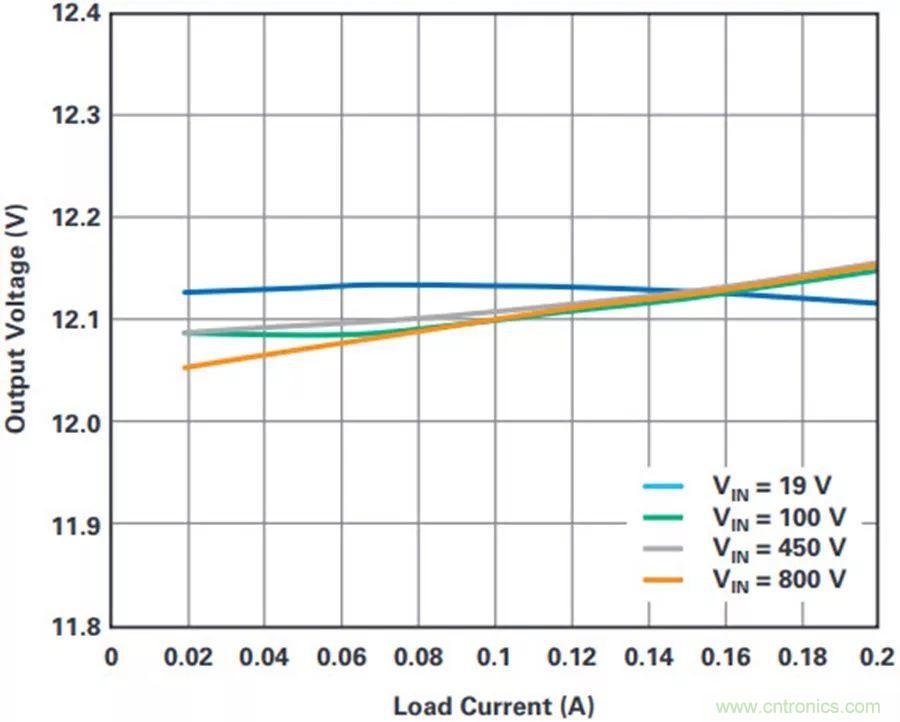

圖7. 圖5中降壓轉換器的負載和電壓調整率。



與圖4中的反激式轉換器類似，可以在電源電壓和VIN引腳之間增加電壓穩壓器，以使降壓轉換器實現低啟動電壓。需要注意的是
，GND引腳和VIN引yin腳jiao之zhi間jian存cun在zai一yi個ge體ti二er極ji管guan，它ta會hui增zeng高gao晶jing體ti管guan的de射she極ji電dian壓ya，導dao致zhi基ji極ji射she極ji擊ji穿chuan。為wei了le防fang止zhi出chu現xian這zhe種zhong情qing況kuang，我wo們men增zeng加jia兩liang個ge二er極ji管guan來lai保bao護hu該gai晶jing體ti管guan。圖tu8所示為低啟動電壓解決方案。

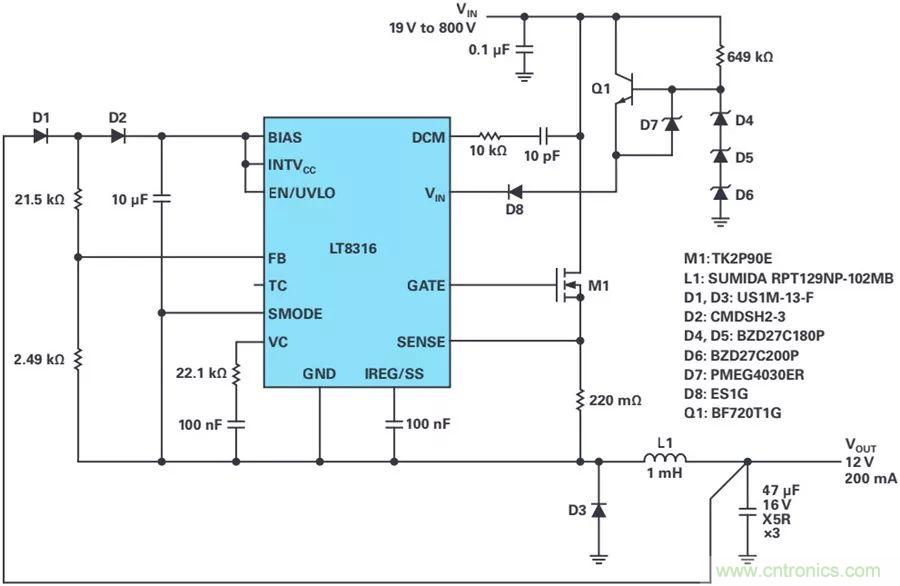

圖8. 采用低啟動電壓的800 VIN非隔離降壓轉換器的原理圖。



結論



LT8316在準諧振邊界模式下工作

，無需采用光耦合器即可實現出色穩壓。此外
，它還具有豐富的特性，包括低紋波突發模式(Burst Mode®)工作


、軟啟動、可編程電流限製、欠壓鎖定、wendubuchanghedijingtaidianliu。gaodujichengjianhualezujianshuliangjiaoshaodegaoxingnengjiejuefangandesheji，shejideyingyongfanweifeichangguangfan，congyoudianchigongdiandexitongdaoqiche、工業、醫療
、電信電源以及隔離輔助/家用電源。



本文轉載自ADI.
