案例分享|電池管理係統RE整改
發布時間：2019-11-16 責任編輯：wenwei
【導讀】此項目是同北京一家電子公司合作。進行電池管理係統的REzhenggai。chanpinyongyuxinnengyuanche，zhuyaojiushiweilenenggoutigaodianchideliyonglv，fangzhidianchichuxianguochongdianheguofangdian，yanchangdianchideshiyongshouming，jiankongdianchidezhuangtai。
產品概述

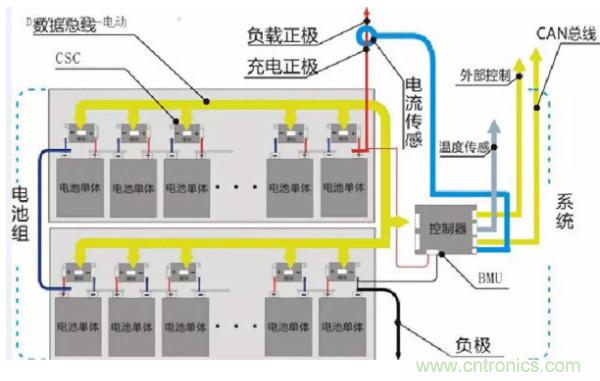

產品用於新能源車，主要就是為了能夠提高電池的利用率，防止電池出現過充電和過放電，延長電池的使用壽命，監控電池的狀態。
項目標準要求
整改後樣機通過GB18655level3標準要求。
項目難點
產品100MHZ到200MHZ有頻點超標，100MHZ到200MHZ主要是180MHZ包絡超標，同時有許多單支超標。
項目解決方案

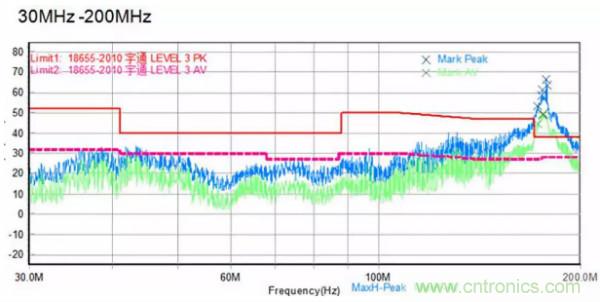

1.數據分析
2.幹擾分析
產品100MHZ到200MHZ有頻點超標主要是DC隔離芯片的工作噪聲，同時單支尖刺通過頻點計算得知是CAN工作頻率500K的倍頻。
3.整改方案
1.針對180M主要是在隔離芯片處做濾波及屏蔽處理。
2.針對CAN超標，主要是將CAN電路PCB走線優化，布局優化。
針對隔離芯片VDD增加磁珠濾除高頻雜訊；GND1與GND2間跨接1nF高壓電容。

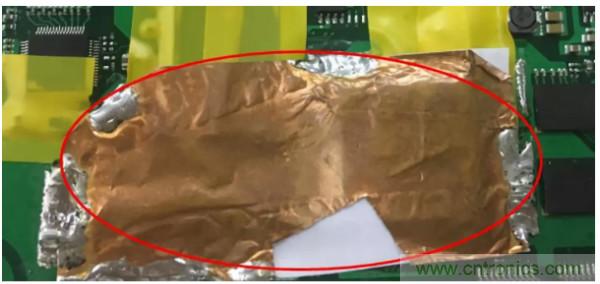

屏蔽幹擾芯片

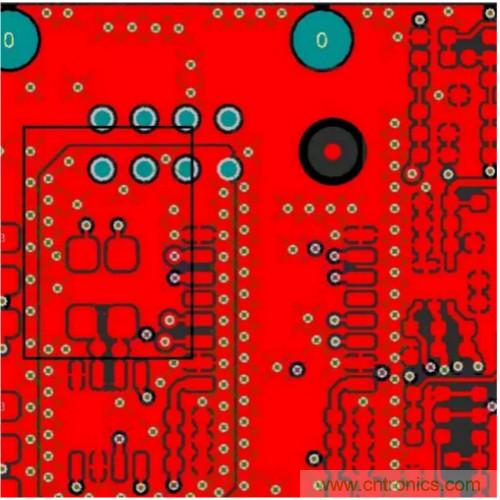

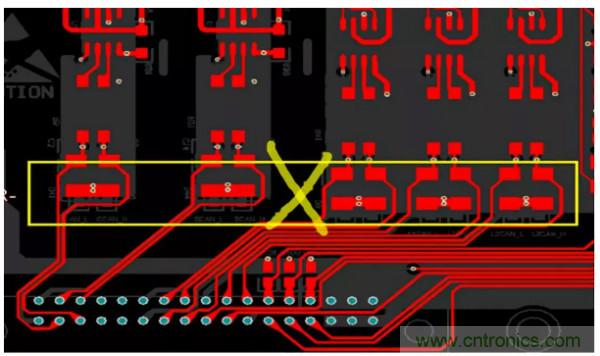

CAN走線沒有嚴格按照差分線處理，中間不能有地層；同時濾波電感下方地並未掏空，影響濾波性能。
針對以上的PCB缺陷，經過改版優化後，測試通過。
4.測試數據

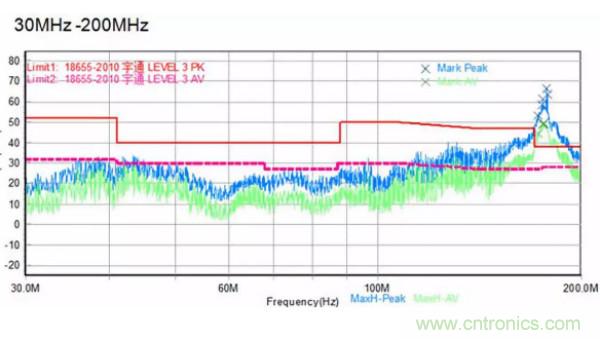

整改前測試數據

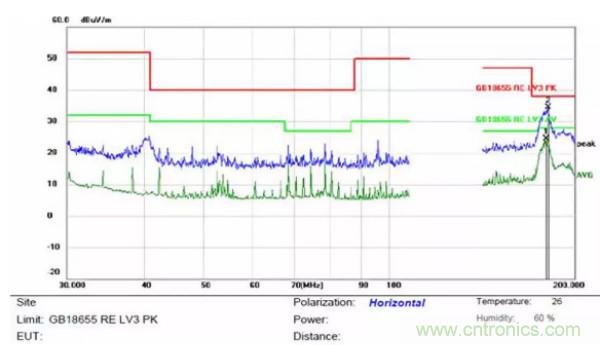

整改後測試數據
