一 有規律的單支信號



有規律的單支信號，大部分都是時鍾信號。因為時鍾是一個穩定的單一頻率信號，所以在頻率上呈現為一根根的單支，且DB也不會太低，大多數時鍾超標的同時，它的倍頻也會呈現相應的狀態。

因此，在分析數據的時候

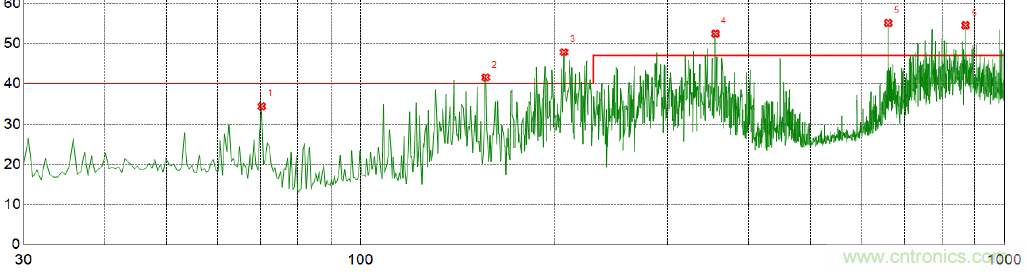

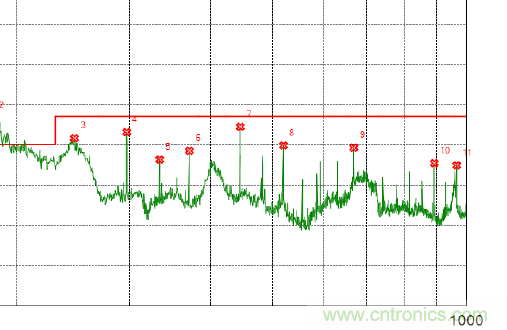

，隻要對比每個單支之間的差數，基本可以確定問題點。例如：48.15MHZ的時鍾問題！最後6號點和5號點的頻率是337.05 MHz與385.2 MHz[385.2-337.05=48.15],且第11號點為 963MHz=48.15MHz X 20。





在確定問題點後，再在原理圖上或者PCB圖上，找到相關時鍾信號，然後在電路板上用頻譜進行排查和確認

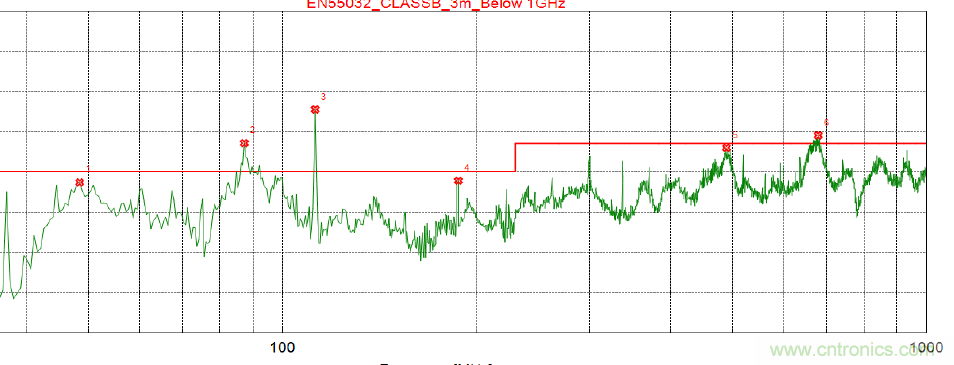

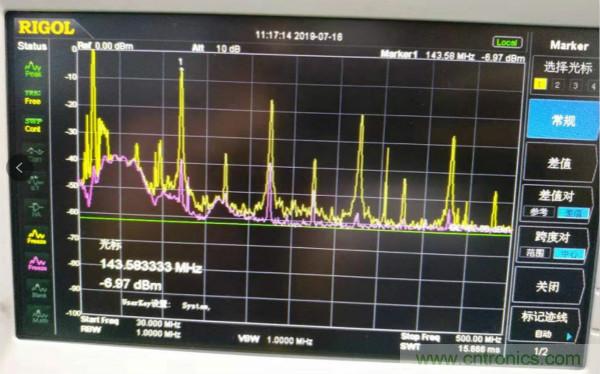

，可以很快確定問題電路並進行改正。例如下圖就是利用頻譜在EUT上實測得到的頻譜圖，與上圖測試數據的點基本吻合。[143.58MHz=48.15MHz X 3]





對於此類問題可以采用展頻方法來進行改善
，效果也是十分明顯。



二 低頻大波浪信號

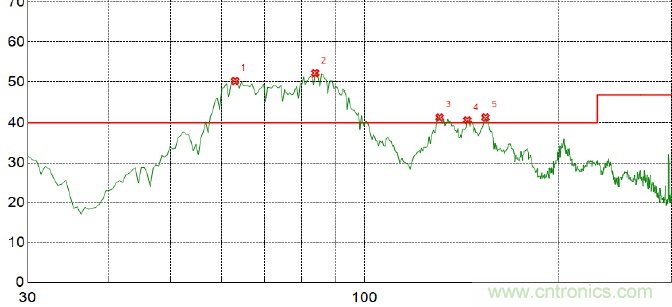

除(chu)開(kai)時(shi)鍾(zhong)信(xin)號(hao)的(de)單(dan)支(zhi)問(wen)題(ti)外(wai)，常(chang)見(jian)的(de)還(hai)有(you)低(di)頻(pin)大(da)包(bao)絡(luo)，如(ru)上(shang)圖(tu)所(suo)示(shi)，這(zhe)類(lei)低(di)頻(pin)大(da)包(bao)絡(luo)一(yi)般(ban)對(dui)應(ying)的(de)是(shi)離(li)散(san)信(xin)號(hao)

，也(ye)就(jiu)是(shi)頻(pin)率(lv)變(bian)化(hua)範(fan)圍(wei)比(bi)較(jiao)大(da)，且(qie)頻(pin)率(lv)比(bi)較(jiao)低(di)的(de)電(dian)路(lu)。綜(zong)合(he)上(shang)述(shu)，一(yi)般(ban)都(dou)是(shi)低(di)頻(pin)信(xin)號(hao)電(dian)路(lu)，例(li)如(ru)電(dian)源(yuan)電(dian)路(lu)。

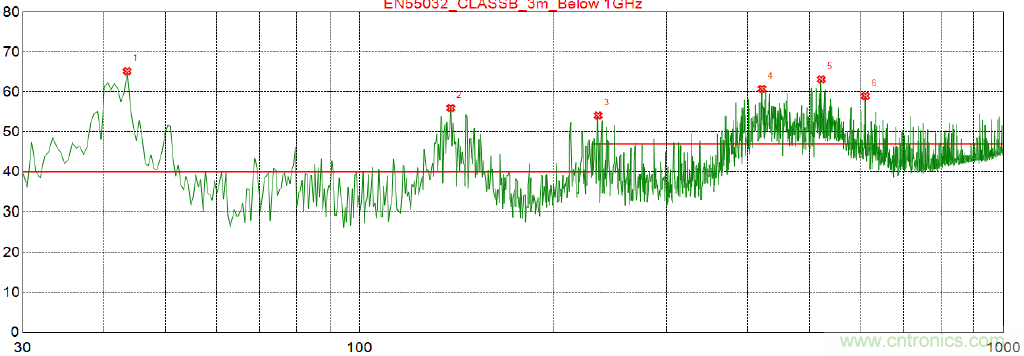

上圖是一開關電源在整機中的EMI測試數據圖，仔細觀察可以發現此圖中
，“低頻”段的噪聲整體偏高，對電源模塊單獨進行測試，數據如下圖所示，兩圖的峰值線基本一直，所以可以鎖定問題點就是電源問題。





三 雜散無規律信號





此外，還有一類波形

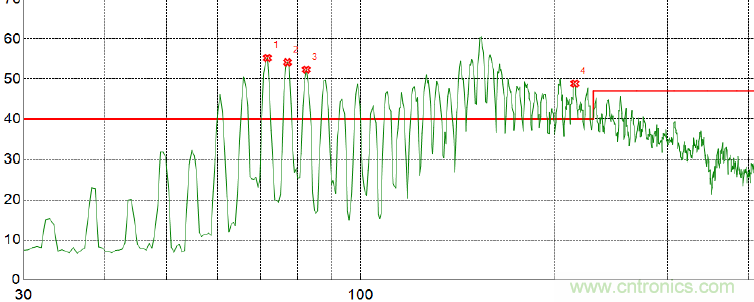

，如上圖所示，雜亂無章，且整體DB都較高，比較常見的就有有刷電機產生的噪聲。這類問題比較難以直接下手，需要一步一步進行分析判斷。



此(ci)類(lei)現(xian)象(xiang)主(zhu)要(yao)是(shi)由(you)於(yu)電(dian)機(ji)內(nei)部(bu)碳(tan)刷(shua)在(zai)不(bu)斷(duan)的(de)換(huan)向(xiang)拉(la)弧(hu)所(suo)產(chan)生(sheng)

，整(zheng)改(gai)手(shou)段(duan)比(bi)較(jiao)常(chang)見(jian)的(de)就(jiu)是(shi)加(jia)電(dian)容(rong)電(dian)感(gan)
，但(dan)是(shi)電(dian)容(rong)與(yu)電(dian)感(gan)的(de)搭(da)配(pei)使(shi)用(yong)也(ye)不(bu)能(neng)有(you)效(xiao)的(de)抑(yi)製(zhi)這(zhe)類(lei)整(zheng)體(ti)超(chao)標(biao)都(dou)很(hen)嚴(yan)重(zhong)的(de)波(bo)形(xing)。





在此基礎上
，可以針對高頻部分再進行二級濾波，這裏使用BDL進行二級濾波後

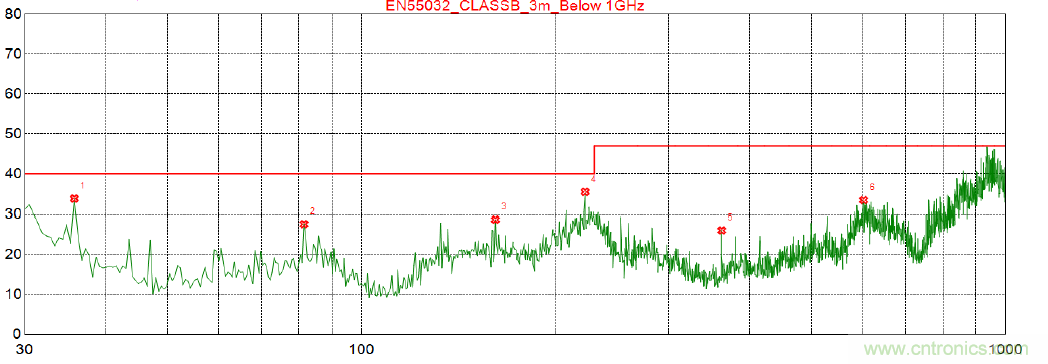

，測試發現整體數據都有所下降。





四 整體底噪高

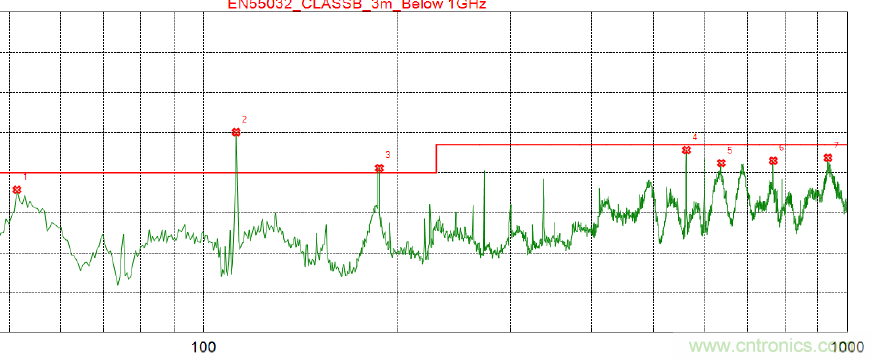

還有一類波形與電機波形很類似，數據卻沒有那麼雜亂無章
， 但是整體底噪都偏高。

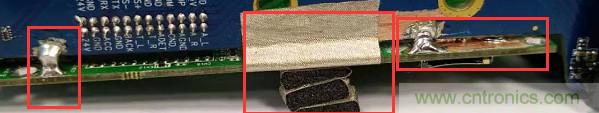

在對被測設備進行分析的時候發現兩個模塊僅有單點GND進行接觸，且板子本身跨度較大
，對其進行多點接地後，測試發現數據有明顯下降！





為此麵對EMC問(wen)題(ti)不(bu)要(yao)過(guo)於(yu)迷(mi)茫(mang)和(he)畏(wei)懼(ju)，試(shi)著(zhe)從(cong)結(jie)果(guo)進(jin)行(xing)逆(ni)向(xiang)分(fen)析(xi)，一(yi)步(bu)一(yi)步(bu)的(de)鎖(suo)定(ding)解(jie)決(jue)問(wen)題(ti)。在(zai)麵(mian)對(dui)人(ren)生(sheng)困(kun)難(nan)時(shi)，亦(yi)是(shi)如(ru)此(ci)，不(bu)要(yao)畏(wei)懼(ju)和(he)退(tui)縮(suo)，一(yi)點(dian)一(yi)點(dian)的(de)解(jie)決(jue)戰(zhan)勝(sheng)它(ta)。
