在zai這zhe首shou篇pian博bo客ke中zhong，我wo們men將jiang專zhuan門men談tan談tan如ru何he診zhen斷duan並bing聯lian電dian阻zu連lian接jie誤wu差cha。這zhe是shi迄qi今jin客ke戶hu在zai使shi用yong電dian流liu檢jian測ce放fang大da器qi時shi最zui常chang見jian的de問wen題ti

，所suo以yi今jin天tian我wo們men將jiang弄nong清qing楚chu如ru何he快kuai速su、準確地調試這些測量誤差。



要記住的一個重要因素是，電流檢測放大器實際上是在檢測其差分輸入端的電壓電位
，並且精確地放大了電壓，而不是電流；因此，電流是間接測量的。利用測量的輸出電壓
、放大器增益、參考電壓和並聯電阻的值，可以計算出流過並聯電阻器的電流：





以下幾點及下麵的決策樹圖(Decision Tree Figure)和調試表(Debug Table)可用於診斷任何電流檢測放大器電路的分流測量誤差。



● 電流檢測放大器是電壓放大器

● 在放大器輸入引腳處直接測量電壓。結果可以不同於在電阻器兩端測量的結果

● 放大器輸出應是直接測得的輸入端電壓(VShunt)乘以放大器增益

● 多數問題被證明與分流和並聯有關

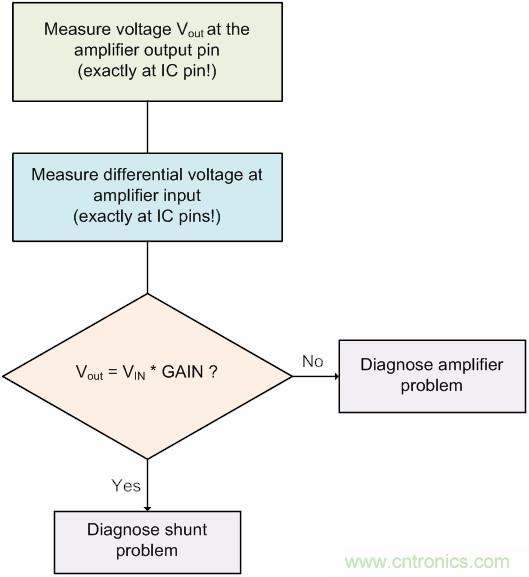

分流測量誤差診斷決策樹



通(tong)過(guo)使(shi)用(yong)下(xia)麵(mian)的(de)分(fen)流(liu)測(ce)量(liang)調(tiao)試(shi)表(biao)，我(wo)們(men)可(ke)了(le)解(jie)到(dao)，直(zhi)接(jie)在(zai)放(fang)大(da)器(qi)輸(shu)入(ru)引(yin)腳(jiao)測(ce)量(liang)的(de)電(dian)壓(ya)與(yu)直(zhi)接(jie)在(zai)並(bing)聯(lian)電(dian)阻(zu)兩(liang)端(duan)測(ce)量(liang)的(de)電(dian)壓(ya)不(bu)同(tong)，相(xiang)差(cha)的(de)量(liang)足(zu)以(yi)造(zao)成(cheng)不(bu)可(ke)接(jie)受(shou)的(de)誤(wu)差(cha)。換(huan)句(ju)話(hua)說(shuo)
，放(fang)大(da)器(qi)精(jing)確(que)地(di)放(fang)大(da)了(le)錯(cuo)誤(wu)的(de)電(dian)壓(ya)！由於不良的PCB布板和並聯連接，輸出端的最終誤差可能很容易達到10%到15%或更多。NCS21xR將精確放大直接在輸入引腳測得的電壓。



當您的電流檢測放大器沒有提供預期的輸出電壓時，請使用本博客所述的簡單方法調試您的並聯連接-這將減少調試時間

，並幫助您在幾分鍾內而不是數小時發現問題。

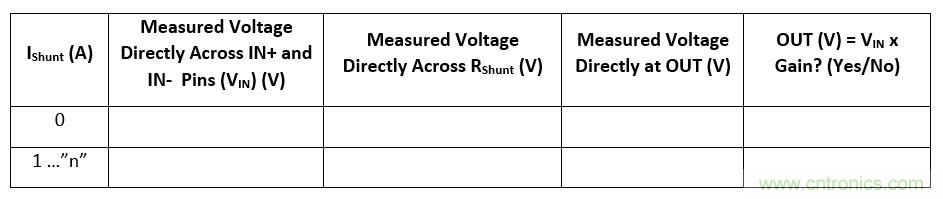

分流測量調試表示例
