一
、安規耐壓（試驗電壓4kV）整改

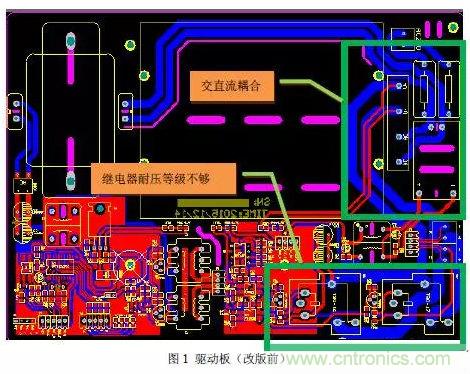

經多次試驗和分析評估：該產品主要是因為驅動板上繼電器耐壓級別不夠、交直流幹耦合（如圖1所示）
，引起安規耐壓不通過。





整改方法：

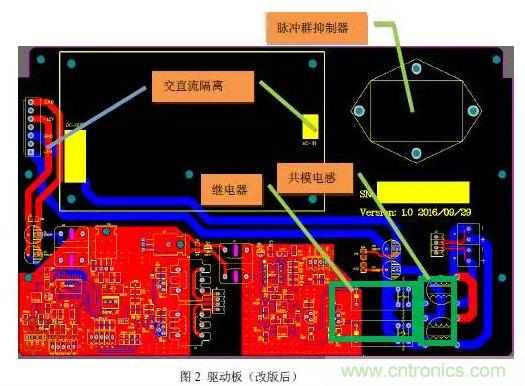

對原有電路進行優化和增加濾波電路（如圖2所示），詳細整改如下：



1、根據現有PCB板圖（無網絡表）和原理圖（原理圖部分電路缺失），將電源的交直流分開布線，避免交直流互擾問題；



2、高能紅光輸出經過濾波
；



3、優化高能紅光直流電路；



4
、更新具有耐壓等級的繼電器。





二

、靜電放電、脈衝群整改



實施靜電放電（ESD接觸放電±6KV、空氣放電±8KV）、脈衝群（±2KV）shi，youyujiaoliudianzaijinrukaiguandianyuanshi
，yuanyoudianyuanlvboqiwufayouxiaodiyizhimaichongqunkangraohequdongbanzhikongzhibandelianjiechazuoduanwulvbodianlu，wufayouxiaodeyizhikongqifangdiandeganrao。



整改方法：



1、驅動板至控製板的連接插座端各信號
、電源加濾波電路
；



2、AC端設計脈衝群抑製器。



3
、經皮刺激接口處增加ESD泄放電路。



三、其它



根據安規要求，需要對產品不符合安規要求的進行改動。



1
、將指示燈（紅色）換成綠色；



2、將開關改為上開下關。



四
、電磁兼容測試



該產品經過改版後，進行了靜電放電、脈衝群
、浪湧、安規耐壓、輻射發射
、傳導發射等電磁兼容試驗

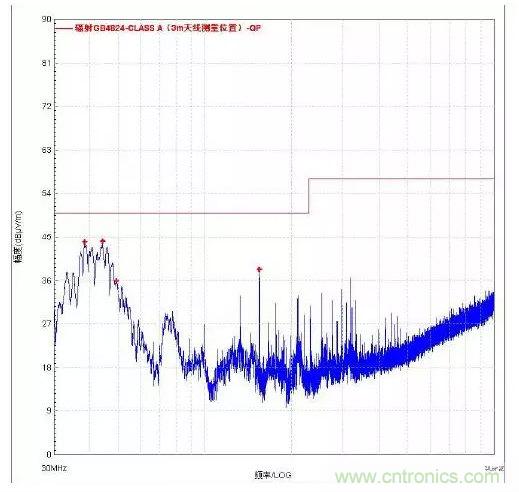

，如圖3所示（輻射發射測試結果）。在試驗現場已通過各項試驗。
