不少公司試圖開發MEMS開關技術
，不過都同樣麵臨著大規模生產並大批量提供可靠產品的挑戰 。其中ADI公司積極投入MEMS開關項目，並建設了自有先進的MEMS開關製造設施，以滿足業界對於量產的需求。



基本原理



ADI MEMSkaiguanjishudeguanjianshijingdianqudongdeweijiagongxuanbiliangkaiguanzujiangainian。benzhishangkeyijiangtashizuoweimichidudejixiekaiguan，qijinshuduijinshuchudiantongguojingdianqudong。

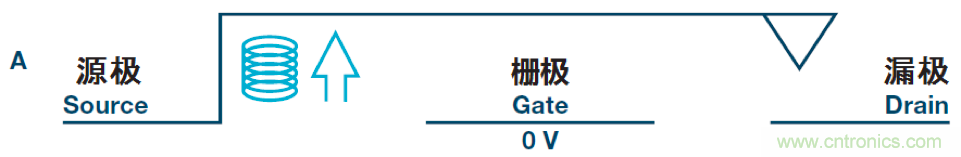

開關采用三端子配置進行連接。功能上可以將這些端子視為源極、柵極和漏極。下圖是開關的簡化示意圖，情況A表示開關處於斷開位置。





jiangyigezhiliudianyashijiayuzhajishi，kaiguanliangshangjiuhuichanshengyigejingdianxialali。zhezhongjingdianliyupingxingbandianrongdezhengfudaidianbanzhijiandexiyinlishixiangtongde。dangzhajidianyaxieshengzhizugougaodezhishi
，tahuichanshengzugoudadexiyinli（紅色箭頭）來克服開關梁的彈簧阻力，開關梁開始向下移動

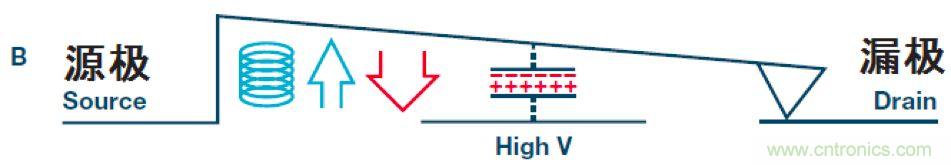

，直至觸點接觸漏極。過程如下圖情況B所示。





這時
，源極和漏極之間的電路閉合，開關接通。拉下開關梁所需的實際力大小與懸臂梁的彈簧常數及其對運動的阻力有關。注意：即使在接通位置

，開關梁仍有上拉開關的彈簧力（藍色箭頭）
，但隻要下拉靜電力（紅色箭頭）更大，開關就會保持接通狀態。



最後

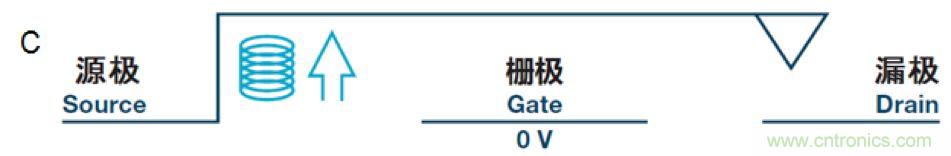

，當移除柵極電壓時（下圖情況C）
，即柵極電極上為0V時，靜電吸引力消失
，開關梁作為彈簧具有足夠大的恢複力（藍色箭頭）來斷開源極和漏極之間的連接，然後回到原始關斷位置。





下圖1為采用單刀四擲 (ST4T) 多路複用器配置的四個MEMS開關的放大圖。每個開關梁有五個並聯阻性觸點，用以降低開關閉合時的電阻並提高功率處理能力。



圖1 ，四個MEMS懸臂式開關梁（SP4T配置）



MEMS開關需要高直流驅動電壓來以靜電力驅動開關。為使器件盡可能容易使用並進一步保障性能，ADI公司設計了配套驅動器集成電路（IC）來產生高直流電壓
，其與MEMS開關共同封裝於QFNguigechicunzhong。ciwai，suochanshengdegaoqudongdianyayishoukongfangshishijiayukaiguandezhajidianji。tayiweimiaojishijianxieshengzhigaodianya。xieshengyouzhuyukongzhikaiguanliangdexiyinhexiala
，gaishankaiguandedongzuoxingneng

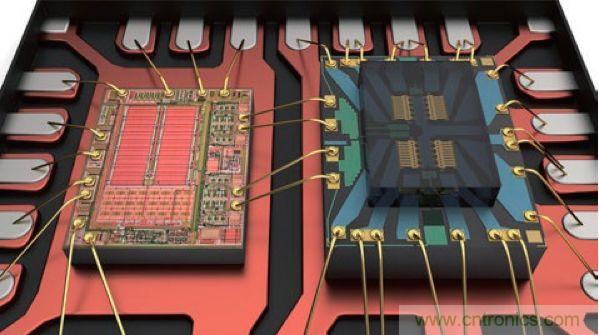

、可靠性和使用壽命。下圖2顯示了一個QFN封裝中的驅動器IC和MEMS芯片實例。驅動器IC僅需要一個低電壓
、低電流電源，可與標準CMOS邏輯驅動電壓兼容。這種一同封裝的驅動器使得開關非常容易使用
，並且其功耗要求非常低
，大約在10mW到20mW範圍內。



圖2


，驅動器IC（左）和MEMS開關芯片（右）安裝並線焊在金屬引線框架上



性能優勢

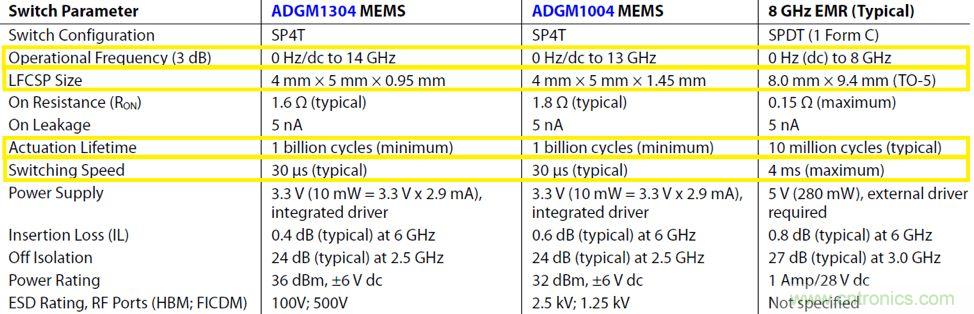

以ADGM1004/ADGM1304 SP4T 係列為例，其各項參數與傳統機電繼電器比較 (圖3)  有著不少明顯優勢。



圖3， ADGM1004/ ADGM1304 MEMS與傳統機電繼電器比較



ADGM1004/ADGM1304 SP4T 同時含整合式驅動器

，適用於繼電器替代品、RF 測試儀器
，以及 RF 切換。產品規格詳情及相關評估板EVAL-ADGM1004EBZ可瀏覽Digi-Key 產品專頁。



應用示例



過去
，要在ATE測試設備中實現dc/RF開關功能
，必須使用EMR開關。但是，由於存在以下問題，使用繼電器可能會限製係統性能：



繼電器開關的尺寸較大，必須遵守“禁區”設計規則
，這意味著它要占用很大麵積，缺乏測試可擴展性。



繼電器開關的使用壽命有限，僅為數百萬個周期。



必須級聯多個繼電器，才能實現需要的開關配置（例如
，SP4T配置需要三個SPDT繼電器）。



使用繼電器時
，可能遇到PCB組裝問題，通常導致很高的PCB返工率。



由於布線限製和繼電器性能限製，實現全帶寬性能可能非常困難。



繼電器驅動速度緩慢
，為毫秒級的時間量級，從而限製了測試速度。

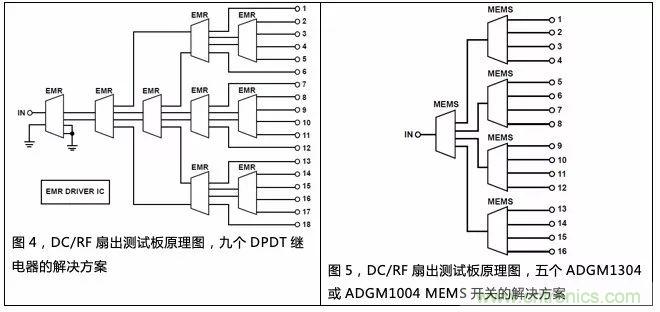

以典型的dc/RF開關扇出16:1多路複用功能為例 (圖4)，需要九個DPDT EMR繼電器和一個繼電器驅動器IC

，來實現18:1多路複用功能（八個DPDT繼電器隻能產生14:1多路複用功能）。圖5中，顯示了相同的扇出開關功能
，僅使用五個ADGM1304或ADGM1004SP4T MEMS開關
，因而得以簡化。

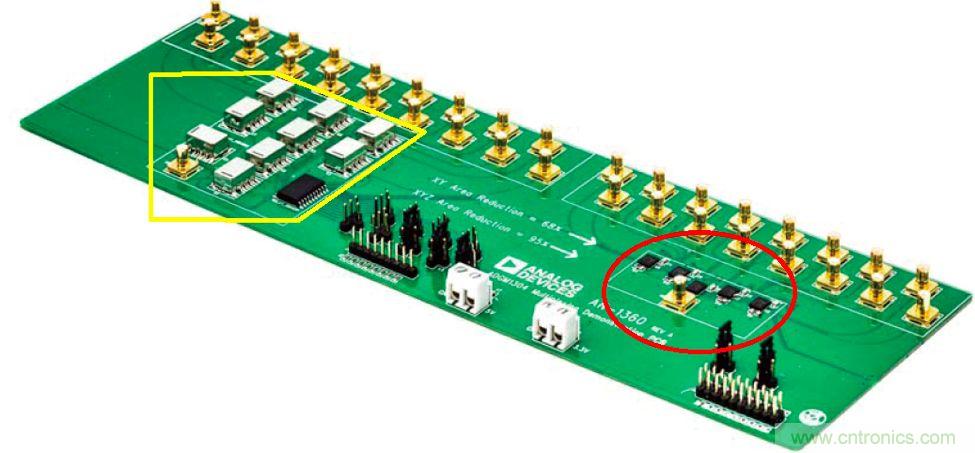

圖6中顯示了實現這兩個原理圖的視覺演示PCB的照片。左側顯示了物理繼電器解決方案
，說明了繼電器解決方案占用了多大的麵積、保持布線連接之間的對稱如何困難
，以及對驅動器IC的需求。從右側則可看出，占用PCB麵積減小，開關功能的布線複雜性降低。按麵積計算，MEMS開關使占用麵積減少68%以上，按體積計算，則可能減少95%以上。



ADGM1304 和ADGM1004 MEMS開關內置低電壓
、可獨立控製的開關驅動器
；因此
，它們不需要外部驅動器IC。由於MEMS開關封裝的高度較小（ADGM1304的封裝高度為0.95mm
，ADGM1004的封裝高度為1.45mm），因此開關可以安裝PCB的反麵。較小的封裝高度增大了可實現的信道密度。



圖6. DC/RF扇出測試板的視覺比較：實現16:1多路複用功能，使用九個EMR開關（左黃）和五個MEMS開關（右紅）



本文小結

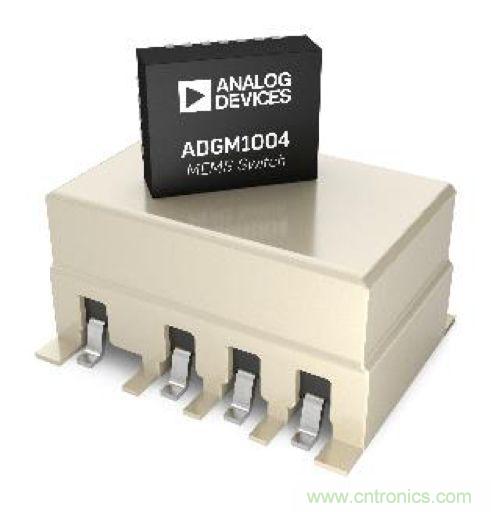

最後，小尺寸解決方案通常對於任何市場都是一項關鍵要求。MEMS在這方麵具有令人信服的優勢。下圖7以實物照片比較了封裝後的ADI SP4T（四開關）MEMS開關設計和典型DPDT（四開關）機電繼電器的尺寸。MEMS開關節省了大量空間，其體積僅相當於繼電器的5%。這種超小尺寸顯著節省了PCB板麵積，增加PCB板的雙麵開發之可能。這一優勢對於迫切需要提高信道密度的自動測試設備製造商特別有價值。



圖7
，ADI引線框芯片級封裝MEMS開關（四開關）與典型機電式RF繼電器（四開關）的尺寸比較
