抑製輻射騷擾的最好方法還是重新對PCB的設計進行修正並重新合理設計，但在我們在實際工作中也經常發現,如用戶在摩爾實驗室(MORLAB)進行測試並發現輻射騷擾不合格時, 此時的產品往往已經設計定型並處於等待上市的最後階段，重新修改PCB的設計工作，不僅會增大生產成本，而且會使得產品延誤而錯失商機。因此研究產品輻射騷擾的抑製在具有一定的現實意義。

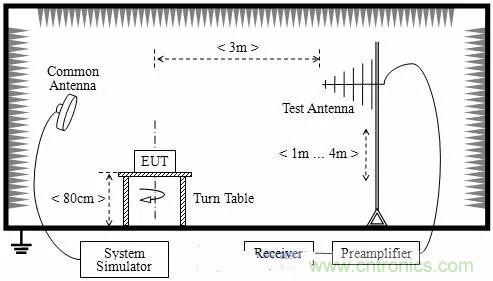

RE測試場地布局如下

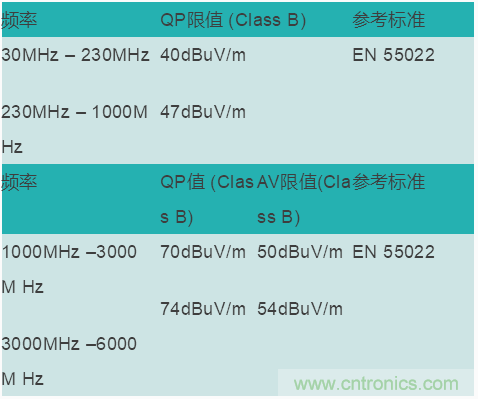

輻射騷擾測試限值要求



根據不同的產品所對應的標準具體要求也會有所差別
，但大體可歸納如下：





輻射騷擾整改的一般步驟



1. 要了解產品的工作特點，盡量多地了解當前產品輻射騷擾超標具體情況;



2. 針對具體失敗問題

，了解產品電路設計原理
，根據客戶提供的信息判斷何種類型的超標。找出騷擾源
，工作所需的振蕩信號;



3. 分析電路，使用近場探頭進行探查以確定騷擾源和其的的騷擾途徑;



4. 為了確保方法正確，采取必要的排查測試並做問題症結的進一步確認;



5. 綜合分析結果，找到造成騷擾的根本原因,這時就可采取措施進行整改了。根據超標的嚴重性一般可采用源頭整改或為了方便直接從騷擾途徑處下手（可以以6dB為限）;



6. 驗證整改效果，效果不理想則返回繼續分析查找原因更改整改方法，效果好則要求更便捷經濟理想的方法;



7. 總結經驗，記錄整改方法;



如何查找輻射雜散騷擾產生的原因

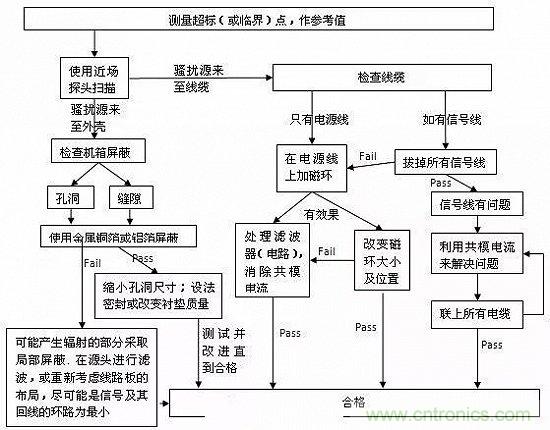

一般來講，大多數情況下都是可以通過排除法來查找輻射產生的原因（尤其是對設備不是很了解的情況）。具體分析過程如下表流程所示：







線纜及屏蔽問題整改建議



1. 金屬機箱屏蔽性能的改善



改善機箱的縫隙，增加接合麵上的禁錮件數目及接觸表麵的平整度，采取永久性的接縫
，用導電襯墊來改善接觸表秒的接觸性能；通風口應采用防塵板，或采用波導通風板，鍵盤等應采用隔艙；印刷板及設備內部布線等可能產生輻射騷擾的布局，應遠離縫隙或功能行開孔的部位，或采取屏蔽的補救措施或重新布局。



2. 非金屬機箱改善



對機箱進行導電性噴塗，包括結合部分的縫隙，並保證機箱有導電性的連接
；對產生或可能產生輻射的部分采取局部屏蔽
，並將所有進入屏蔽體的導線進行濾波或加上吸收磁環；重新考慮線路板的布局
，盡可能使信號及其回線的環路為最小 。



3. 電源線問題



加裝或更換電源線濾波器，應注意安裝的位置（可裝放在機箱中電源線入口端）和安裝的情況
，要保證濾波器外殼與機箱搭界良好
、接地良好
；對於高頻濾波，可考慮在電源線入口的部分套裝鐵氧體磁環以及換成屏蔽電纜；對於采取屏蔽線纜，屏蔽層最好與機箱采用360度搭界方式。



4. 信號線問題



在信號線上套鐵氧體磁環，或者換用屏蔽電纜，必要時再套上鐵氧體磁環；對信號線進行濾波（共模濾波），必要時將連接器改用濾波陣列板或濾波連接器。



以上我們基於普通信息技術產品（IT類）對輻射騷擾的測試要求、產生雜散的源頭以及查找的對應方法做了簡單的介紹。深圳摩爾實驗室（MORLAB）在EMC領ling域yu有you著zhe豐feng富fu的de實shi際ji測ce試shi經jing驗yan，並bing對dui於yu輻fu射she騷sao擾rao的de整zheng改gai策ce略lve有you一yi套tao實shi際ji較jiao為wei有you效xiao的de分fen析xi問wen題ti和he解jie決jue問wen題ti的de辦ban法fa。相xiang信xin基ji於yu我wo們men的de整zheng改gai經jing驗yan將jiang幫bang助zhu我wo們men的de客ke戶hu找zhao到dao輻fu射she騷sao擾rao失shi敗bai的de根gen本ben原yuan因yin並bing幫bang助zhu您nin的de產chan品pin順shun利li的de通tong過guo輻fu射she騷sao擾rao的de測ce試shi。
