給藥是藥物行業發展最快的領域之一
，各大製藥公司都在積極開發替代注射的給藥方式。口服、外用
、吸入式
、namijishuhetoupigeiyaoxitongdengdoushimuqianderemenyanjiulingyu。toupigeiyaoshiyizhongtouguobingrenpifudewuchuangshusongyaowufangfa
，yaowutongguoliangzhongtujingchuantoupifubaohuceng：被動吸收或主動滲透。



toupitiepianshizuichangjiandebeidonggeiyaofangfazhiyi。tatiezaibingrendepifushang，keanquanshushidijiangyidingjiliangdeyaowuzaiyidingdeshijianneishusonggeibingren。yaowutongguopifuxishoujinruxueye。nigudingtiepianshizuidianxingdelizi
，qitachangjianyingyongbaokuoyuncheyao

、激素替代療法和節育避孕。被動給藥的缺點主要有兩個：yishiyaowuxishoudesuduqujueyupifuzukang，ershizhiyoushaoshuyaowunenggouyihelidesulvshentoupifubaohuceng。yinci
，daliangyanjiudoujizhongzaizhudongtoupigeiyao。zhudongfangfabaokuo：利用超聲能量加速藥物擴散
，利用RF能量建立穿過角質層（表皮外層）的微通道，以及離子滲透法。

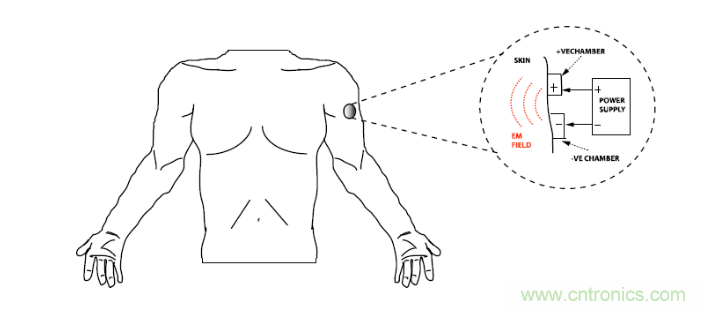

圖1. 離子滲透法



離子滲透法利用電荷使藥物主動穿透皮膚進入血液。該裝置由含有帶電藥物分子的兩個腔室組成。帶正電荷的陽極排斥帶正電荷的化學物質，帶負電荷的陰極排斥帶負電荷的化學物質。兩個腔室之間形成的電磁場使藥物以受控方式主動穿透皮膚。



皮膚阻抗是透皮給藥的一個關鍵變量。該阻抗十分複雜
，依年齡、種族、體重、運動水平和其它因素而有所不同，並與頻率有關
，難以模擬。動態測量皮膚阻抗為實現最佳給藥提供了一種準確而實用的解決方案。



可以利用電阻、電(dian)容(rong)和(he)電(dian)感(gan)阻(zu)抗(kang)隨(sui)頻(pin)率(lv)而(er)發(fa)生(sheng)不(bu)同(tong)變(bian)化(hua)的(de)情(qing)況(kuang)，借(jie)助(zhu)阻(zu)抗(kang)頻(pin)譜(pu)準(zhun)確(que)分(fen)析(xi)人(ren)體(ti)皮(pi)膚(fu)等(deng)複(fu)雜(za)阻(zu)抗(kang)。當(dang)頻(pin)率(lv)提(ti)高(gao)時(shi)，電(dian)阻(zu)的(de)阻(zu)抗(kang)保(bao)持(chi)不(bu)變(bian)，電(dian)容(rong)的(de)阻(zu)抗(kang)減(jian)小(xiao)

，電(dian)感(gan)的(de)阻(zu)抗(kang)則(ze)增(zeng)大(da)。用(yong)已(yi)知(zhi)交(jiao)流(liu)波(bo)形(xing)激(ji)勵(li)一(yi)個(ge)測(ce)試(shi)阻(zu)抗(kang)可(ke)以(yi)確(que)定(ding)未(wei)知(zhi)阻(zu)抗(kang)的(de)阻(zu)性(xing)、容性和感性成分。 直接數字頻率合成器 (DDS) 具有靈活的相位、頻率、幅度、saomiaonenglihekebianchengnengli
，feichangshiheyongyujiliweizhizukang。qianrushishuzixinhaochulihezengqiangdepinlvkongzhi
，shizhexieqijiannenggouchanshenghechengdemonihuoshuzipinlvbujinboxing。tu2顯示了一個簡單阻抗分析儀的框圖。完整 的低功耗、75 MHz DDS AD9834 產生交流波形
，高速軌到軌運算放 大器AD8091對其進行濾波、緩衝和放大。另一個 AD8091 緩衝響應 信號，並將其放大以匹配12位、1 MSPS逐次逼近型ADC AD7476A 的輸入範圍。

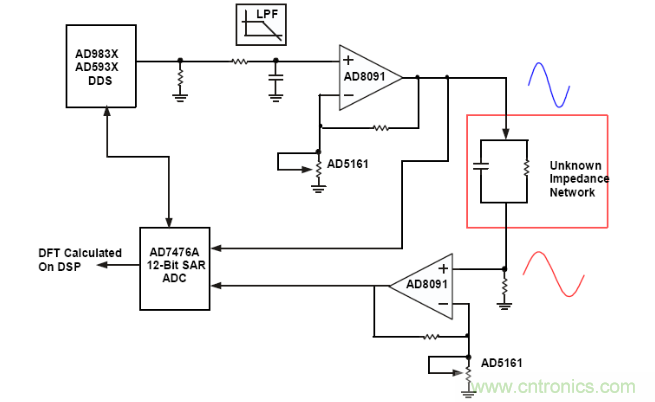

圖2. 簡單阻抗分析儀



不過
，在這一簡單信號鏈的背後，隱藏著一些挑戰。首先，ADC必須在頻率範圍內對激勵和響應波形進行同步采樣，以便維持相位信息。優 化這一過程對於整體性能至關重要。此外，其中涉及到許多分立元件，各種不同的容差
、溫度漂移和噪聲將使測量精度下降
，特別是處 理小信號時。



AD5933 12位、1 MSPS集成阻抗轉換器網絡分析儀將DDS波形發生器 和SAR ADC集成在單芯片上，可解決上述難題，如圖3所示。

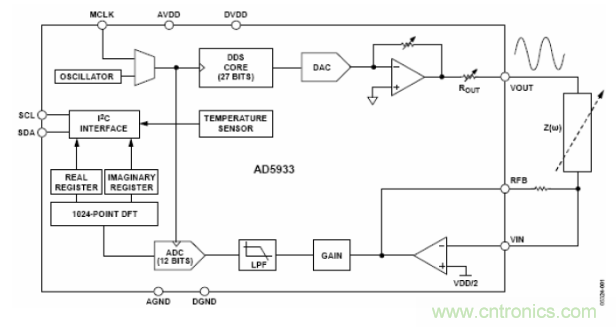

圖3. AD5933功能框圖



AD5933的輸出阻抗為數百歐姆，具體取決於輸出範圍。該阻抗可能 會覆蓋未知阻抗

，因此使用運算放大器 AD8531 來緩衝信號，如圖4所示。請注意，AD5933的接收端內部偏置到VDD/2，因此必須將該同一 電壓施加於外部放大器的同相端

，以防發生飽和。出於安全起見

，所有激勵電壓和電流在施加於人體組織之前，都需要經過信號調理、衰減和濾波。

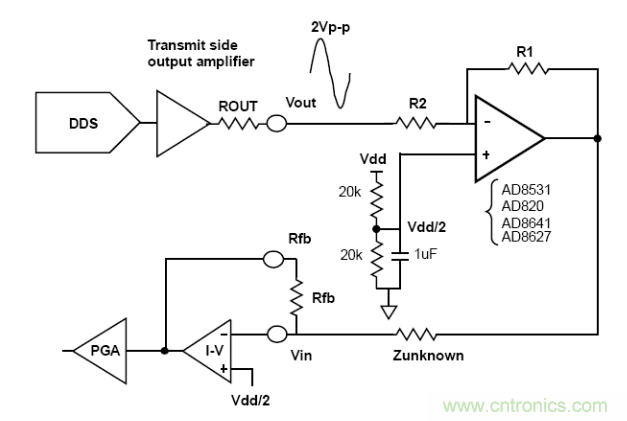

圖4. 低阻抗測量配置
