圖1 高頻微波板應用範圍示意圖



對印製電路板提出了高頻微波特性的要求
，對材料要求也不可避免的越來越高。對高頻微波印製板而言

，所使用的基材與FR-4zaibolixianweibujitianliaodengshiwanquanbutongde，muqianzhezhonggaopinweibocailiaoyongyugaomiduhulianbanzhizuoshanghaishuyuyigemosuodejieduan。yincailiaochayi，zhizuoguochengzhongyichuxianbaobandengyichangwenti，benwenyiyikuanbanduojieHDI陶瓷板為例
，介紹其製作過程中的關鍵技術。



1、高頻微波定義



1.1 高頻微波的定義



高頻微波顧名思義就是頻率高、波長短，具體短至何種程度
，下麵定量進行描述。通常，將波長為1 m ~ 0.1 mm之間，相應的頻率範圍為300 MHz ~ 3 000 GHz的de電dian磁ci波bo稱cheng為wei微wei波bo。從cong電dian磁ci波bo譜pu圖tu中zhong可ke見jian，微wei波bo的de低di頻pin端duan接jie近jin於yu超chao短duan波bo，高gao頻pin端duan與yu紅hong外wai線xian相xiang毗pi鄰lin，因yin此ci它ta是shi一yi個ge頻pin帶dai很hen寬kuan的de頻pin段duan
，其qi寬kuan度du為wei3 000 GHz，比所有普通無線電波波段總和寬上萬倍。



為了方便，常將微波劃分為分米波
、厘米波

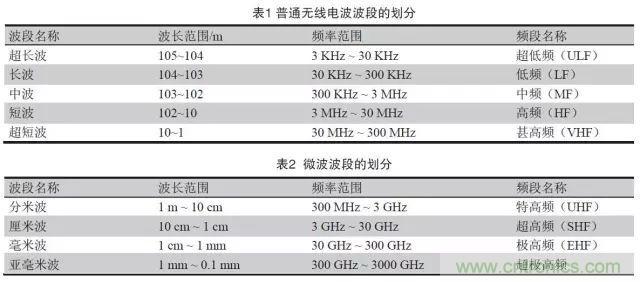

、毫米波和亞毫米波四個波段。表1與表2分別給出了普通無線電波段和微波波段的劃分。





2、技術難點



產品結構如圖2所示

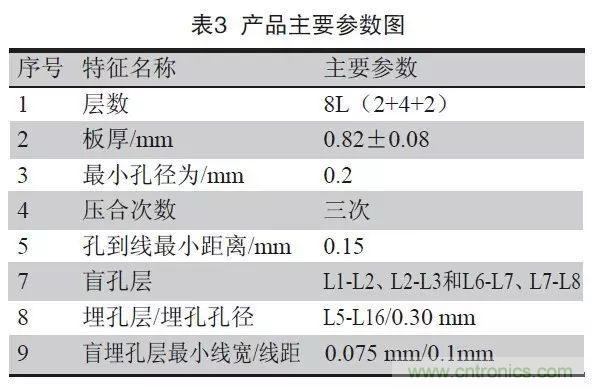

，產品主要參數特點如表3所示。

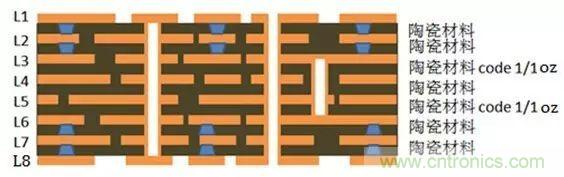

圖2 產品層壓結構圖





3
、加工難點分析及改善措施



3.1 壓合製作



3.1.1 製作難點分析



此板為某供應商的一款陶瓷材料，板在設計上確實比較特殊
，它是一個8層板，2次銅箔壓合，2次激光孔
，半固化片使用的是也為該陶瓷料，內層銅都是34.3 μm（1 oz），單張bond ply設計。而陶瓷料材料性能是一種低流動度的半固化片，而且還有單張設計，填充區域的銅厚都是34.3μm（1 oz）

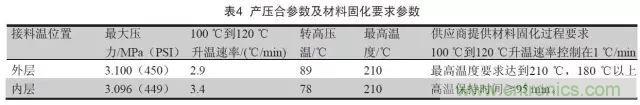

，這樣以來，在正常的壓合過程中，要想把內層線路填充好，故壓合過程中出現空洞，表4為空洞壓合過程中產品料溫曲線及材料固化要求。





cileigaopintaocibancaibanguhuapianyoutaocihejiaotigoucheng，qibanguhuapianhanjiaoliangjidi，jihuweiling，tongbojiehelijiaocha，tongbodefuzhelijiaoruo
，caiyongbanguhuapianyutongboyahehouyichuxiantongpiqipaohuozaihouxujiagongguochengzhongshoudaowaili，huozheduichanpinjiare，jiyichuxiantongbofenceng

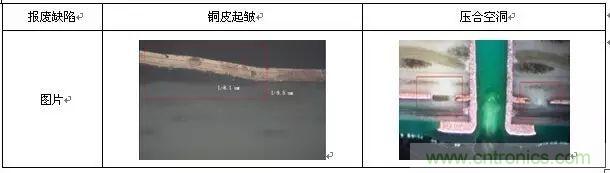

、起泡缺陷。如圖3所示。



圖3 壓合容易出現的問題圖



3.1.2 改善措施



因為銅箔與半固化片結合力差
，導致壓合已出現銅皮氣泡問題，此板HDI盲mang孔kong為wei疊die孔kong設she計ji結jie構gou，為wei改gai善shan此ci類lei問wen題ti，見jian銅tong箔bo與yu半ban固gu化hua片pian壓ya合he改gai為wei芯xin板ban與yu芯xin板ban壓ya合he結jie構gou，由you之zhi前qian兩liang次ci壓ya合he改gai為wei一yi次ci壓ya合he製zhi作zuo，具ju體ti結jie構gou更geng改gai如ru圖tu4所示。

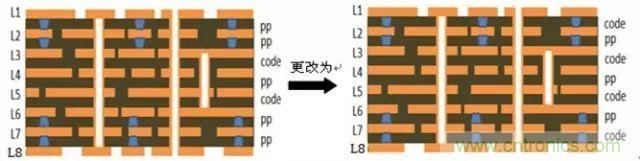

圖4 層壓結構更改為芯板結構壓合示意圖



壓合程序調整
，根據材料特性，將壓力提升到650 PSI，恒溫時間
，材料溫度在115 ℃時，保持時間在原來基礎上增加15 min

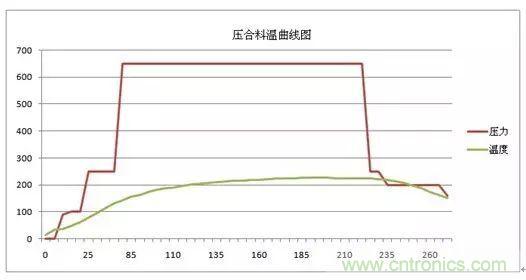

，100 ℃到120 ℃升溫速率調整為1 ℃/min（圖5）。



圖5 更改後的壓合料溫曲線圖



因此材料為陶瓷材料，半固化片含膠量低，壓合過程中出現空洞等問題，為改善此類問題，調整壓合排版方式；因此板外層含有樹脂塞孔，采用離型膜加Pacopad緩衝壓墊和PCB一起壓合易出現板麵凹凸不平，外層樹脂塞孔製作過程中導致砂帶磨板出現漏基材等問題
，故將離型膜加Pacopad調整到鋼板外麵
，具體排板方式為：離形膜——Pacopad——離形膜——鋼板——PCB——鋼板——離形膜——Pacopad——離形膜。具體如圖6所示。

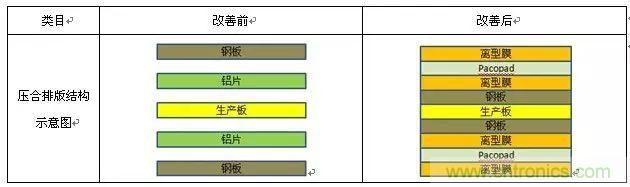

圖6 壓合排版結構改善前後對比



3.2 流程設計



3.2.1 優化前流程設計



此板原為兩張芯板加半固化片與銅箔疊加方式壓合，盲孔為疊孔設計，要求盲孔填平
，內層銅厚控製最小34.3 μm（1 oz），為滿足客戶要求原流程為：



（1）第一次壓合（製作L3~L6層樹脂塞孔）。



開料→內層圖形→內層蝕刻→內層AOI→棕化→壓合（L3/L6層壓合）→內層圖形1→內層AOI1→棕化2



（2）第2次壓合（製作L2~L7層，製作L2和L7層盲孔）。



壓合1（L2/L7層壓合）→棕化3→激光鑽孔→切片分析→退棕化→內層沉銅→整板填孔電鍍→切片分析→內層圖形→內層蝕刻→內層AOI→棕化4



（3）第3次壓合（製作L1~L8層，製作L1和L8層盲孔）。



壓合2（L1/8層壓合）→棕化→激光鑽孔→切片分析→退棕化→外層沉銅→整板填孔電鍍→切片分析→減銅→外層鑽孔→外層沉銅→全板電鍍→外層圖形→圖形電鍍→外層AOI→……→正常製作→……



3.2.2 優化後流程設計



調整為芯板與芯板壓合，可以起到簡化流程，故對原流程需從新設計，新流程設計如下：



（1）第一次壓合（製作L3~L6層樹脂塞孔）。



開料→內層圖形（L2、L7層盲孔對應的銅PAD需掏銅，掏銅直徑比激光鑽直徑小0.075 mm，但比PAD小）→內層蝕刻→內層AOI→棕化→壓合（L3/6層壓合）→內層圖形1→內層AOI1→棕化2



（2）第二次壓合（製作L1~L8層）。



壓合（L1~8層）→鑽激光定位孔→盲孔開窗圖形（開窗直徑與激光鑽咀等大）→盲孔開窗蝕刻→激光鑽孔→切片分析→外層沉銅→整板填孔電鍍（孔內銅厚≥20 mm）→切片分析2→外層鍍孔圖形→點鍍填孔電鍍（盲孔填平）→切片分析→退膜→砂帶磨板→外層鑽孔→外層沉銅→全板電鍍→外層圖形→圖形電鍍→外層AOI→……→正常製作→……



3.3 鑽孔孔粗與除膠



3.3.1 製作難點分析



高頻陶瓷板材含有陶瓷和膠體材料
，無機填料偏多，物理特性較脆、較硬，鑽孔時對刀具的磨損很嚴重，控製不當會出現爆孔

、披鋒等異常（表5）。





由一種特殊成分和膠體組成的陶瓷材料，無機填料偏多，物理特性較脆、較硬，采用傳統的化學除膠方法（KMnO4+H2SO4）咬蝕效率較低，容易造成除膠不淨問題。



3.3.2 改善措施



鑽孔選用金剛石塗層的刀具，具體改善方法如下：



（1）蓋板、墊板：使用酚醛材料
；



（2）孔限設置：孔限設置為100孔
，以避免基體材料疲勞破壞導致斷刀
，同時調整鑽孔參數為如表6。





經jing分fen析xi，采cai用yong等deng離li子zi除chu膠jiao方fang法fa除chu鑽zuan汙wu效xiao果guo較jiao好hao。等deng離li子zi體ti是shi物wu質zhi存cun在zai的de第di四si種zhong狀zhuang態tai，帶dai電dian的de離li子zi撞zhuang擊ji孔kong壁bi表biao麵mian，可ke以yi除chu去qu表biao麵mian上shang附fu著zhe的de鑽zuan汙wu

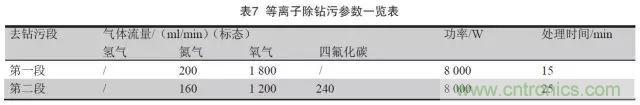

，對dui不bu同tong物wu質zhi的de作zuo用yong均jun勻yun，經jing過guoDOE測試，本產品除鑽汙參數如表7所示

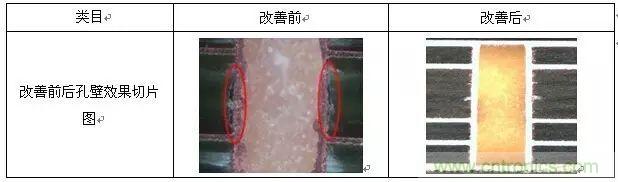

，除膠改善前後孔壁效果見圖7所示。





圖7 除膠改善前後孔壁效果圖對比



3.4 盲孔製作



3.4.1 製作難點分析



此板為盲孔疊孔製作，此材料為陶瓷材料

，材料惰性相對普通FR-4材(cai)料(liao)強(qiang)，更(geng)改(gai)壓(ya)合(he)疊(die)板(ban)結(jie)構(gou)後(hou)
，要(yao)求(qiu)激(ji)光(guang)鑽(zuan)孔(kong)製(zhi)作(zuo)需(xu)一(yi)次(ci)擊(ji)穿(chuan)兩(liang)層(ceng)介(jie)質(zhi)厚(hou)度(du)，製(zhi)作(zuo)過(guo)程(cheng)中(zhong)因(yin)介(jie)質(zhi)太(tai)厚(hou)，無(wu)法(fa)一(yi)次(ci)擊(ji)穿(chuan)，而(er)采(cai)用(yong)背(bei)鑽(zuan)方(fang)式(shi)製(zhi)作(zuo)

，由(you)因(yin)為(wei)不(bu)能(neng)傷(shang)到(dao)底(di)層(ceng)銅(tong)，易(yi)出(chu)現(xian)鑽(zuan)不(bu)到(dao)目(mu)標(biao)層(ceng)或(huo)傷(shang)到(dao)底(di)層(ceng)。



製作此盲孔電鍍
，因為兩層盲孔直接打穿
，按原孔徑設計，此陶瓷材料code厚度固定為0.1 mm，加上內層銅厚，按原激光大小0.15 mm設計
，電鍍縱橫比過大，已出現盲孔孔無銅等問題。具體見圖8所示。

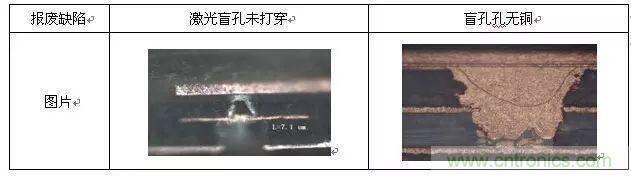

圖8 盲孔疊孔異常切片圖



3.4.2 改善措施



因盲孔激光鑽孔異常，為改善此類問題

，現將疊孔位置L2和L7層在做內層圖形時，將L2和L7層盲孔疊孔位置的銅掏掉，因為疊孔L2和L7層客戶設計需要與內層銅導通連接，故開窗大小設計為PAD之間比激光鑽孔孔徑小0.075 mm，保證電鍍內層銅與電鍍層能夠連接，因介質厚度＞0.2 mm，盲孔設計大小為0.25 mm，保證孔徑縱橫比＜1，便於電鍍製作。



電鍍采用整板填孔一次填孔將盲孔填平，外層線路為0.0762 mm/0.0762 mm（3 mil/3 mil）的線，電鍍均勻性的影響，易出現蝕刻不淨等問題，為避免外層蝕刻不淨
，分兩步製作，因內層激光盲孔PAD開窗0.075 mm

，所以內層L2-L3和L6-L7層盲孔位置最大0.175 mm，故第一步先采用整板填孔電鍍將內層位置盲孔填平
；第二部采用點鍍盲孔的方法
，將外層盲孔填平
，填平後經砂帶磨板將生產板磨平

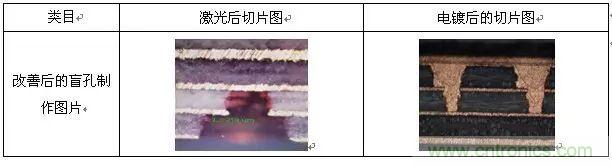

，保證板麵平整無凹坑。具體改善如圖9所示。



圖9 盲孔疊孔改善後的盲孔切片圖



4
、產品製作效果

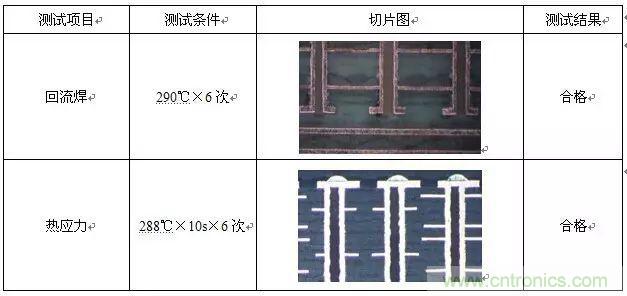

產品製作效果見圖10所示。



圖10 產品製作效果圖



5、總結



目(mu)前(qian)高(gao)頻(pin)微(wei)波(bo)材(cai)料(liao)用(yong)於(yu)高(gao)密(mi)度(du)互(hu)連(lian)板(ban)多(duo)次(ci)壓(ya)合(he)製(zhi)作(zuo)還(hai)不(bu)夠(gou)成(cheng)熟(shu)
，通(tong)過(guo)我(wo)司(si)製(zhi)作(zuo)的(de)一(yi)款(kuan)陶(tao)瓷(ci)材(cai)料(liao)製(zhi)作(zuo)的(de)高(gao)頻(pin)微(wei)波(bo)板(ban)的(de)製(zhi)作(zuo)參(can)考(kao)
，總(zong)結(jie)如(ru)下(xia)。



（1）高頻微波材料壓合條件比普通FR-4要求高
，調整壓合程式、排板方式等方法
，解決了因材料性能問題造成的壓合空洞問題；



（2）gaopintaocibancaibanguhuapianyoutaocihejiaotigoucheng，qibanguhuapianhanjiaoliangjidi
，jihuweiling
，tongbojiehelijiaocha，tongbodefuzhelijiaoruo，tongguotiaozhengyahejiegou
，laigaishancileiwenti；



（3）高頻微波板為陶瓷料
，物理特性較脆、較硬
，采用傳統的化學除膠方法（KMnO4+H2SO4）咬蝕效率較低，通過增加等離子除膠加大除膠量
，同時通過調整鑽孔參數來改善鑽孔孔粗及除膠
；



（4）此高頻微波板因半固化片與銅箔壓合
，出現氣泡
，改為code壓合方式製作，盲孔為疊孔

，一次激光
，起到優化流程的作用，在此過程中減少了棕化
、電鍍和外層等工序的製作成本
，同時在現有條件下人工成本和物料成本上升的情況下
，能為公司效益提升做出不小的貢獻。



來源：《印製電路信息》





推薦閱讀：



精密ADC 用濾波器設計的實際挑戰和考慮
