【導讀】使用DC/DC轉換器所期待的最大目的之一是高效率地轉換能量。提高效率的方法在於降低損耗。如圖3所示，作為發生損耗的問題，可以列舉IC的消耗電流、驅動器晶體管導通電阻產生的熱損耗，線圈的串聯連接而產生的損耗等重大原因。

使用DC/DC轉換器所期待的最大目的之一是高效率地轉換能量。提高效率的方法在於降低損耗。如圖3所示，作為發生損耗的問題，可以列舉IC的消耗電流、驅動器晶體管導通電阻產生的熱損耗，線圈的串聯連接而產生的損耗等重大原因。

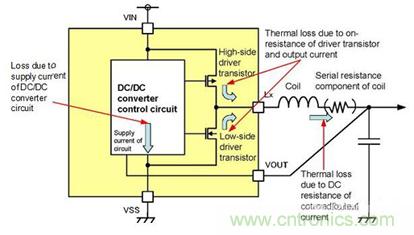

圖1 降壓DC/DC轉換器的主要能量損耗部分

其中為了提高輕負載時的效率，降低IC的消耗電流非常重要，IC的控製方式極為關鍵。

PFM控製工作和PWM控製工作

在此，對應於負載電流控製開關次數的PFM控製工作非常有效。PFM工作是在負載電流小時，進行減少單位時間內開關次數的工作，力圖降低消耗電流和貫通電流等無效電流來提高效率。這種IC由PFM工作把無負載時的消耗電流抑製在15μA以下。隨負載電流增大IC的消耗電流相對地變至極小，此時要求紋波電壓更小的PWM工作狀態。

PWM/PFM自動切換工作

XC9236具有對應負載變化自動地轉換PFM工作和PWM工作的功能。這種功能可同時滿足輕負載時提高效率和重負載時保持低紋波，有利於在整個負載範圍提高效率。（參照圖4）

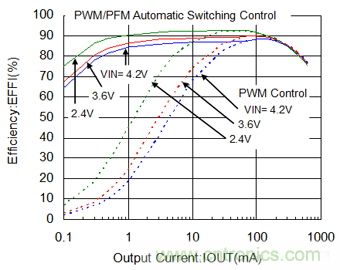

圖2 能量轉換效率

從圖5中能確認到從PFM工作過渡到PWM工作以及反向過渡時的負載瞬態響應特性。

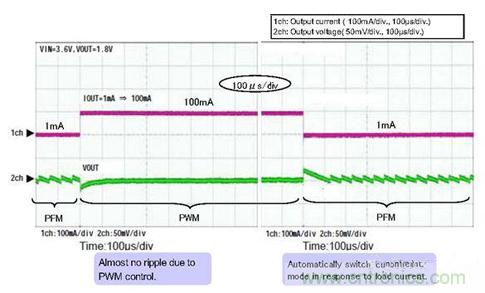

圖3 PFM控製和PWM控製自動轉換波形（負載電流：1mＡ⇔100mA）

從負載變動陡峭時的負載瞬態響應特性，可以認識到僅在20mV的電壓差既開始了恢複工作，恢複時亦不發生過衝或振鈴現象，這使得相位係統具有足夠的餘量。

手動切換工作狀態

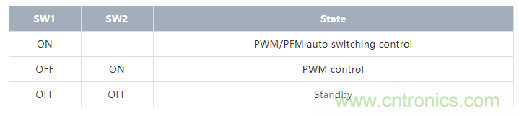

XC9237型在PWM/PFM自動轉換基礎上，又增加了用外部信號強製過渡到固定在PWM工作的功能。對應於使用機器的工作狀態，能使其工作在紋波更低的PWM工作狀態，能隨時控製降低噪聲（參照圖6）

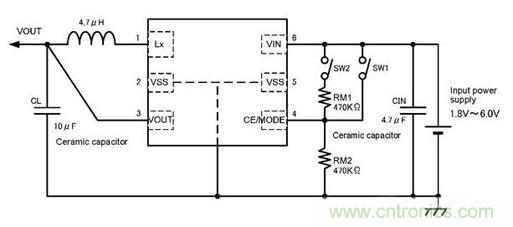

圖4 XC9237手動轉換PWM/PFM工作的電路圖
