在(zai)設(she)計(ji)開(kai)關(guan)電(dian)源(yuan)時(shi)
，選(xuan)型(xing)電(dian)解(jie)電(dian)容(rong)時(shi)其(qi)中(zhong)紋(wen)波(bo)電(dian)流(liu)是(shi)一(yi)個(ge)很(hen)重(zhong)要(yao)的(de)指(zhi)標(biao)，既(ji)要(yao)經(jing)過(guo)理(li)論(lun)計(ji)算(suan)也(ye)要(yao)經(jing)過(guo)實(shi)際(ji)測(ce)量(liang)來(lai)保(bao)證(zheng)電(dian)解(jie)電(dian)容(rong)的(de)安(an)全(quan)工(gong)作(zuo)！





1
、電容紋波電流測試連接方法

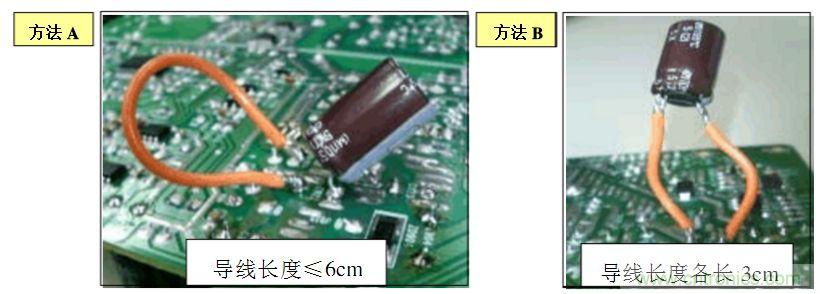

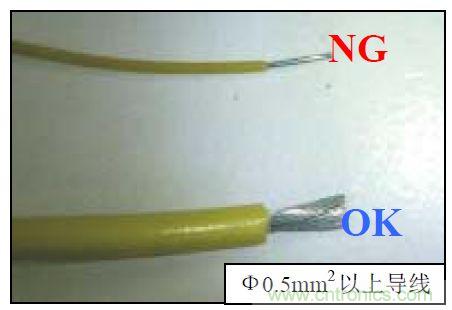

A.電容測試時使用的導線應選用橫截麵麵積0.5mm2(AWG20)以上的導線,如下圖:

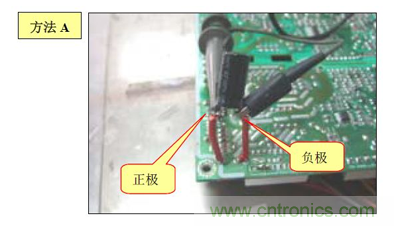

B.將待測電容連接上導線時要將電容移動至基板的錫麵側，利用A 或B 方法測定,此外,盡可能的將導線縮短。

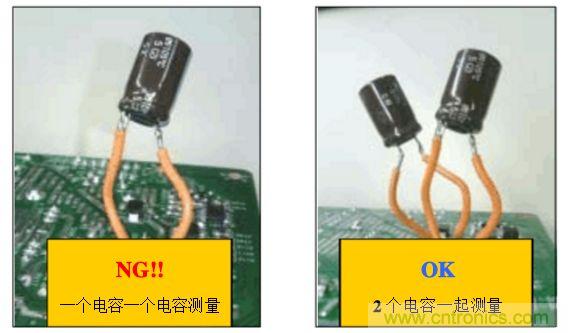

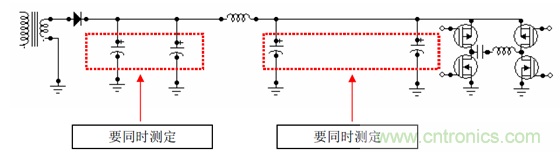

C．平滑COIL 前後連接上2 個以上的電解電容時，請同時連接上導線測量每個電容的紋波電流,如將導線一個一個連接起來測量的話
，無法測出正確的電流值。如下圖:





紋波電流測試示波器調試方法


A．調試

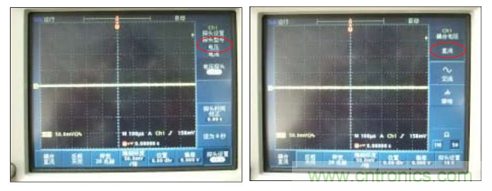

（1）選擇對應的測試通道，探頭設置為《電流》
，選擇測量《耦合直流》檔位;



（2）將帶寬選為20MHz

；

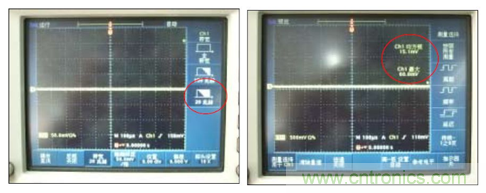

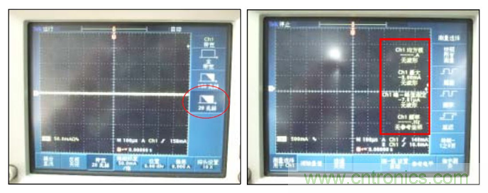

（3）調試示波器屏幕顯示測量值〈均方根〉、〈最大值〉
、〈峰峰值〉、〈頻率〉四個測量項目。



如下：

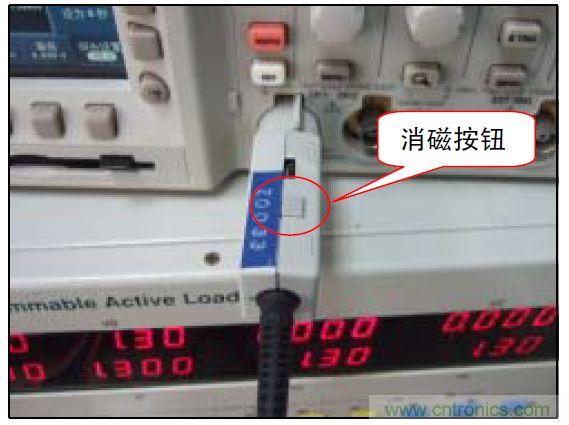

B．紋波電流測試前需對電流探頭進行消磁調試。如下：

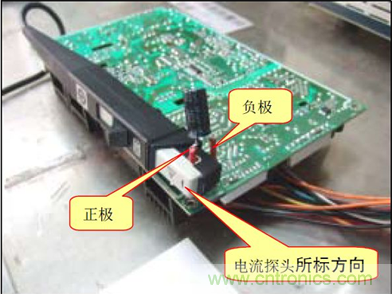

A.將電流探頭夾持待測電解電容正極PIN 腳，並且注意探頭所標方向與電容電流方向一致. 如下圖:

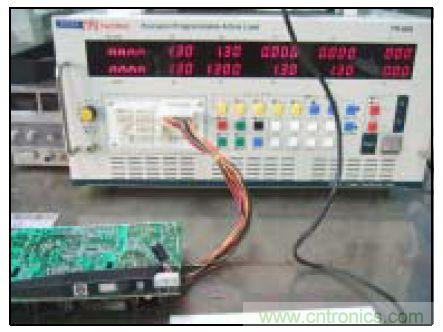

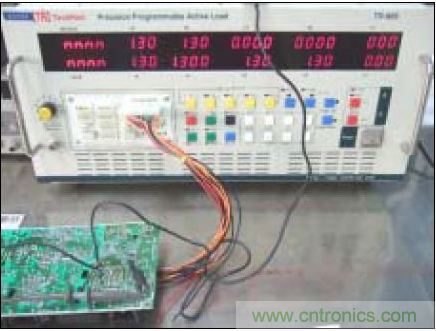

B.依待測電源板負載條件對電源板輸出端進行帶載調試,可用電子負載進行帶載.如下圖:

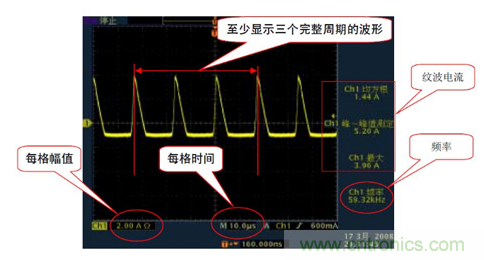

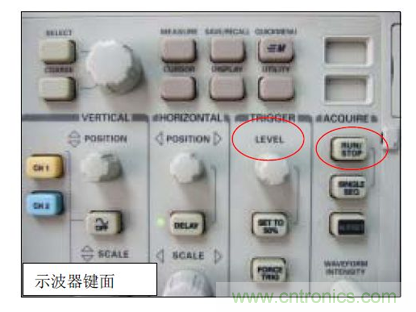

C.電容紋波電流測試.測試時將<<每格幅值>>檔調到適當的格度, 將<<每格時間>>檔調到適當的格度(示波器屏幕上至少顯示三個完整周期的波形);調節<>旋鈕使波形穩定,再按<>鍵采集波形,如下圖:











電解電容的工作電壓應力不能超標這是最基本的應該初學者都知道，不過也得測試





A.方法(1):電容電壓測試時可按紋波電流測試的接法連接後, 直接用電壓探頭夾住電容引出導線測試,如下圖:

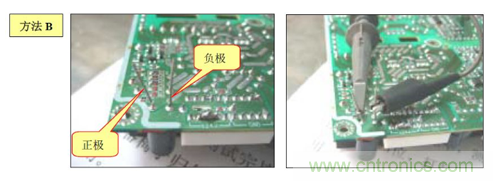

B. 方法(2):在電源板的錫麵找出待測電容正負極對應的焊點,焊上兩根導線,然後用電壓探頭夾住引出的導線測試.如下圖:





A．調試



（1）選擇對應的測試通道，探頭設置為《電壓》,選擇測量《耦合直流》檔位;



（2）將帶寬選為20MHz；



（3）調試示波器屏幕顯示測量值〈均方根〉、〈最大值〉二個測量項目。如下：









B .電容工作電壓測試

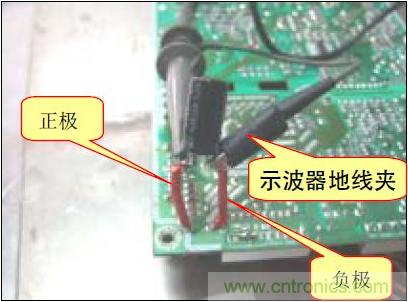

(1)電壓探頭夾住電容引出導線時,注意示波器地線接電容負極引線,示波器正極線接電容正極引線.如下圖:





(2)依待測電源板負載條件對電源板輸出端進行帶載調試,可用電子負載帶載.如下圖:

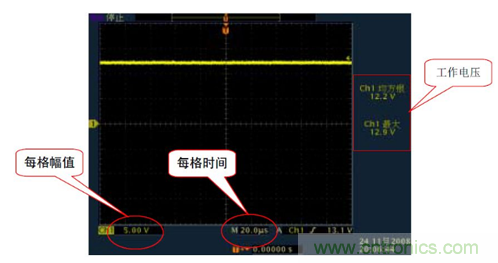

C.電容工作電壓測試.測試時將<<每格幅值>>檔調到適當的格度, 將<<每格時間>>檔調到適當的格度(一般取電源中電容使用工作頻率的倒數相接近之格度值); 調節<>旋鈕使波形穩定,再按<>鍵采集波形,如下圖:









電解電容溫度與壽命息息相關，溫度每上升10℃壽命減少一半！

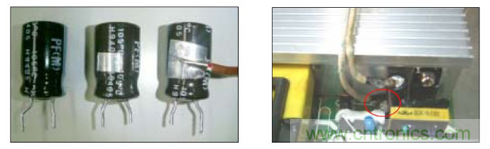

A.當電路板上電容所在的位置周圍沒有裝有發熱器件時,直接將溫度感應探測端接於電容頂部鋁殼上, 溫度感應探測線另一端連接點溫機,如下圖:





B.當電路板上電容所在的位置周圍有發熱器件(如功率管,散熱片等)時, 將溫度感應探測端接於電容靠近發熱源的側麵鋁殼上,將對著發熱源的鋁殼表麵膠管剝掉一小塊,用點溫膠直接粘連(或利用熱傳導率高的銀膠帶連接,用酒精等東西擦式表麵後貼上銀色膠帶),溫度感應探測線另一端連接點溫機,如下圖:

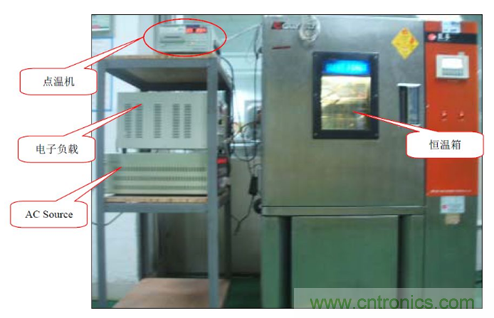

C.模擬電源終端應用狀況,對電源進行密封,並依電源負載條件對電源輸出端帶載,在所需求的環境下進行點溫測試.如下圖:

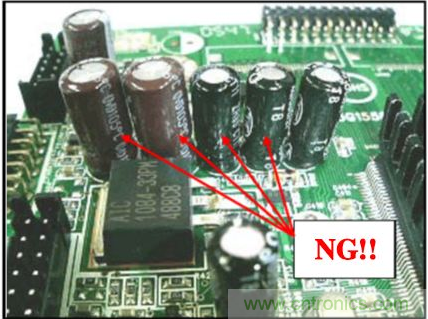

1 為了不要讓電解電容互相接觸請在pattern 上留一點空間

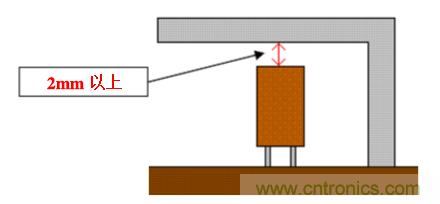

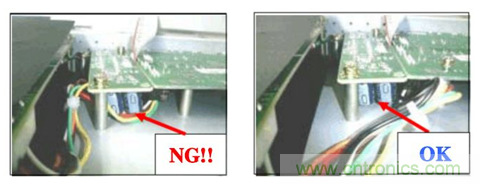

2 請確保電解電容防爆閥和chassis 之間要有2mm 以上的距離。此外組裝時防爆閥和chassis之間的間隙不要放入harness 才可以。如下圖:





3、電容的配置要遠離發熱零件



實際例子

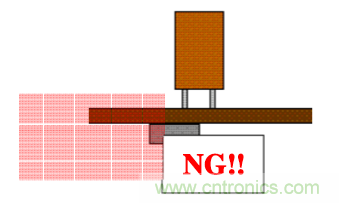

內側請勿安裝ＦＥＴ等發熱零件，如下圖：





請勿讓發熱電阻接觸到膠管（膠管會因為熱而溶化進一步導致短路）． 如下圖：

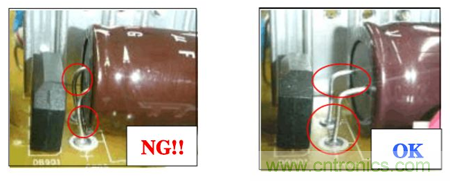

進行臥裝時請勿在電解電容端子根部施加力量． 如下圖：





電解電容需要整形時

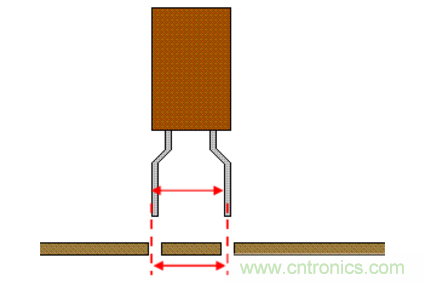

，請使用電容引腳間距和基板焊盤間距一致的電容．如下圖：
