中心議題：

• 貼片式陶瓷電容的內部裂縫可能導至短路風險。
• 如何降低短路風險

解決方案

• 為電容端電極增加“彈性層”有效吸收外應力
  ，降低裂縫的發生機率

貼片式陶瓷電容的內部裂縫能引起嚴重的破壞。如果在PCB組(zu)裝(zhuang)過(guo)程(cheng)中(zhong)，貼(tie)片(pian)式(shi)陶(tao)磁(ci)電(dian)容(rong)器(qi)招(zhao)受(shou)到(dao)剪(jian)應(ying)力(li)，一(yi)種(zhong)板(ban)彎(wan)裂(lie)縫(feng)將(jiang)會(hui)在(zai)陶(tao)磁(ci)內(nei)部(bu)產(chan)生(sheng)

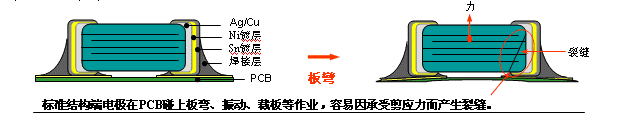

，這(zhe)些(xie)裂(lie)縫(feng)有(you)可(ke)能(neng)貫(guan)穿(chuan)電(dian)容(rong)內(nei)部(bu)多(duo)層(ceng)內(nei)部(bu)正(zheng)負(fu)電(dian)極(ji)層(ceng)，這(zhe)樣(yang)可(ke)能(neng)導(dao)至(zhi)短(duan)路(lu)的(de)風(feng)險(xian)。典(dian)型(xing)的(de)板(ban)彎(wan)破(po)壞(huai)裂(lie)縫(feng)模(mo)式(shi)如(ru)下(xia)圖(tu)所(suo)示(shi)。這(zhe)些(xie)短(duan)路(lu)模(mo)式(shi)可(ke)能(neng)導(dao)至(zhi)電(dian)容(rong)過(guo)熱(re)而(er)造(zao)成(cheng)嚴(yan)重(zhong)的(de)燒(shao)毀(hui)熔(rong)融(rong)現(xian)象(xiang)。

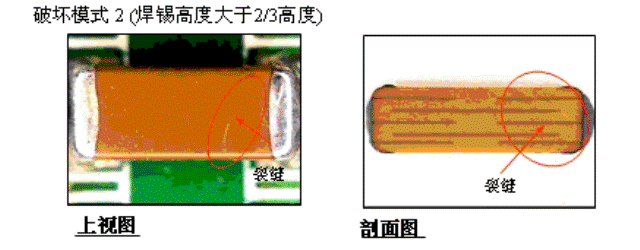

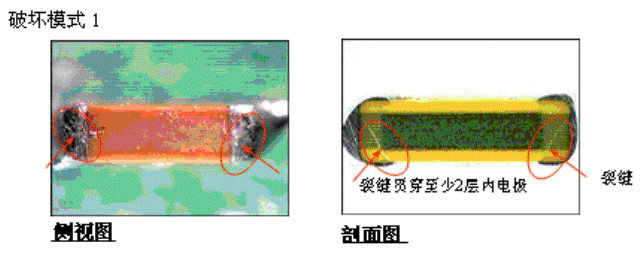

 實際樣品圖片:

此類破壞主要是由於板彎形成零件承受剪應力造成此種裂縫可能從外觀上無法看到
，一般需要作零件之剖麵才能確認此類破壞的存在。

貼片多層陶瓷電容器經常在裁板時產生裂縫，其主要原因是因刀片的振動所造成。


禾伸堂 開發出柔性端電極 “Super Term”係列(料號編碼原則中後綴帶TX 字母), 此類端電極多了一層〝彈性層〞結構，此〝彈性層〞 能有效吸收外應力，降低裂縫的發生機率從而提高整體產品的可靠性。柔性端電極 “Super Term”係列產品大都應用在對貼片電容質量要求較嚴苛的線路上，例如汽車電子
、高溫環境、電源線路、TFT-LCD逆變器等場合。.


TX 產品

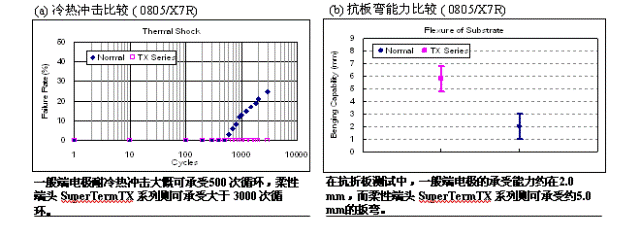

可靠性/ 耐久性比較

在破壞性的抗折板測試中，PCB板ban將jiang持chi續xu彎wan曲qu直zhi到dao貼tie片pian電dian容rong產chan生sheng破po壞huai為wei止zhi

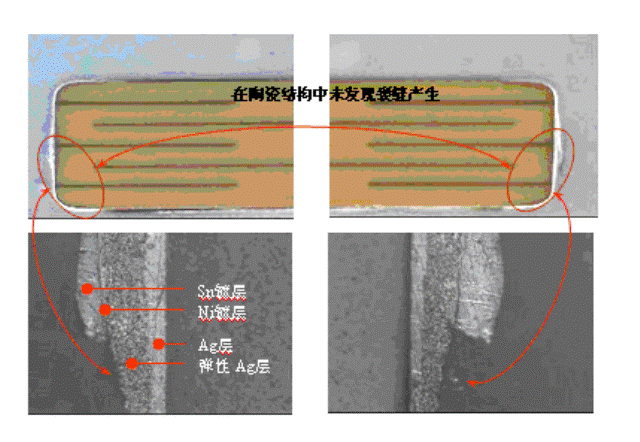

，在zai這zhe種zhong模mo擬ni比bi較jiao實shi驗yan中zhong，可ke以yi發fa現xian具ju有you柔rou性xing端duan頭tou設she計ji的de產chan品pin中zhong，沒mei有you在zai陶tao瓷ci結jie構gou中zhong產chan生sheng裂lie縫feng，而er是shi從cong彈dan興xing銀yin層ceng產chan生sheng撕si裂lie現xian象xiang。


柔性端頭SuperTerm係列產品在板彎測試中產生破壞時

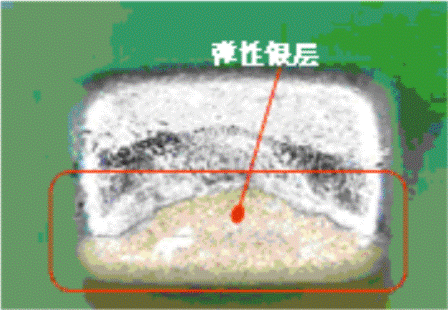

，其破壞模式是開路模式，而。一般端電極開路或短路模式都會產生 。柔性端頭SuperTerm係列中的彈性層可從剖麵圖中看見，其成份中含有〝高分子銀〞以產生此彈性效果。
